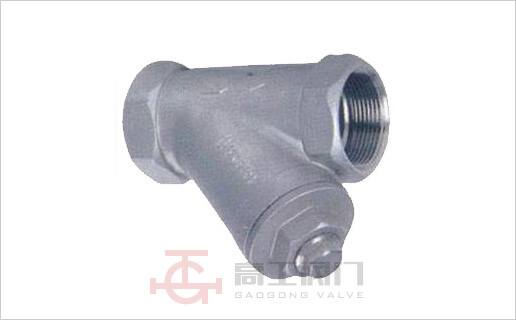

GL11HYY型过滤器
GL11HYY型过滤器有壳体、排污盖、滤芯、滤网、螺柱等组成。网眼总面积是入口管道面的3-4倍,压差为0.05-0.15,压力在设计上有不同的情况,有设计时请注明。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

过滤器是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,以保护设备管道上的配件免受磨损和堵塞,目前我要基本上都采用R406型除污器,该除污器体积大,阻力大安装不方便,而且排污的时间长,成本高,未能很好地满足广大用户的要求,我们厂针对以上问题,进行改进制作,研制成三大类系列过滤器,其外形基本同(Y型),内部件全部采用不锈钢,紧固面用,该过滤器体积小,滤眼烟,阻力小,效率高,安装检修方便,成本低,能满足各种管道的要求。

产品规格

规格 DN
15
DN
25
DN
32
DN
40
DN
50
DN
65
DN
80
DN
100
DN
125
DN
150
DN
200
DN
250
DN
300
DN
350
DN
400
DN
450
DN
500
丝口连接 L 95 110 115 130 195
H 75 85 95 120 135
法兰连接 L 140 150 160 180 200 230 260 290 340 400 450 500 550 600 750 800 1000
H 120 140 150 170 190 220 290 310 360 430 550 620 680 750 820 860 1050

主要技术参数

型号 连接形式 公称压力(Mpa) 测压试验压力( Mpa) 工作压力( Mpa) 壳体材料 过滤网材料 网眼总面积
SU4P-10 法兰 1.0 1.1 1.0 灰铸铁 不锈钢 3-4DN
SU4P-10 内螺纹
SY4P-16 法兰 1.6 1.76 1.6 球墨 铸铁 不锈钢 3-4DN
SY4P-16 内螺纹
SY4P-25 法兰 2.5 2.75 2.5 碳钢 不锈钢 3-4DN
SY4P-25 内螺纹

产品外形尺寸图

GL11HYY型过滤器外形尺寸图
