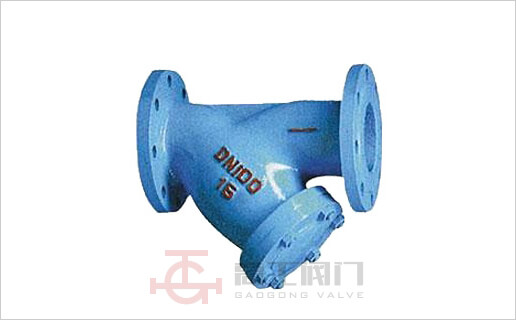

产品概述
我们厂针对以上问题,进行改进制作,研制成三大类系列过滤器,其外形基本相同(Y型),内部件全部采用不锈钢,坚固耐用。该过滤器体积小,滤眼细,阻力小,效率高,安装检修方便,成本低,能满足各种管道的需求。
主要技术参数
型号 |
公称压力PN(MPa) |
壳体试验压力(MPa) |
工作压力(MPa) |
SY4P |
1.0 |
1.5 |
1.0 |
YSTF |
1.6 |
2.4 |
1.6 |
主要零部件材料
零件名称 |
管体 |
滤网 |
伸缩拉杆 |
O形圈 |
材料 |
灰铸铁或球墨铸铁铸钢 |
不锈钢 |
碳钢镀锌 |
丁腈橡胶 |
主要外形连接尺寸
SY4P-10/16/25型 单位:mm
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
螺纹 |
|
|
|
|
|
|
|
|
|
|
|
|
法兰 |
250 |
280 |
350 |
400 |
440 |
500 |
580 |
670 |
780 |
850 |
850 |
100 |
H |
螺纹 |
|
|
|
|
|
|
|
|
|
|
|
|
法兰 |
198 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
693 |
765 |
H1 |
螺纹 |
|
|
|
|
|
|
|
|
|
|
|
|
法兰 |
270 |
295 |
344 |
422 |
485 |
602 |
710 |
815 |
844 |
872 |
978 |
1080 |
YSTF-10/16型
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
300 |
320 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
H |
155 |
183 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
H1 |
195 |
245 |
295 |
344 |
415 |
485 |
602 |
710 |
815 |
844 |
872 |
产品外形尺寸图
