D343H 硬密封三偏心蝶阀
D343H蜗轮传动硬密封蝶阀是由上海高工阀门股份有限公司生产制造,我公司具有多年生产蝶阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要技术参数

公称通经DN(mm) 50~2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

采用标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

D343H-10/16/25/蜗轮传动硬密封蝶阀主要外形连接尺寸 (单位:mm)

公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 460 164 250 210 8-18 250 210 8-22 270 220 8-26
150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33
400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36
450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36
500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36
600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39
700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2435 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 2780 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3020 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3270 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70

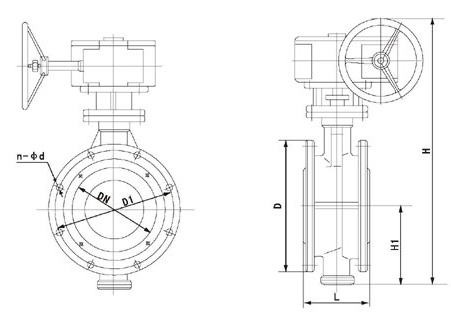

产品外形尺寸图



三偏心蝶阀 相关内容

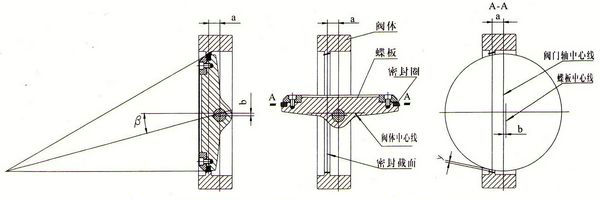

三偏心蝶阀的阀杆轴心同时偏离碟片中心及本体中心,且阀座回转轴线与阀体通道轴线有一定角度的,称为三偏心蝶阀。三偏心蝶阀,被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
