气动切断阀 介绍

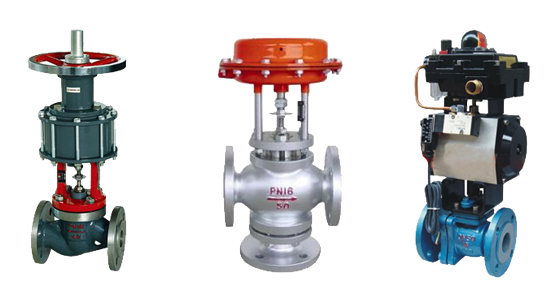

气动切断阀

气动切断阀都是起到快速切断的功能,具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。气动切断阀分类:普通型气动切断阀,快速紧急气动切断阀。

结构特点

  1. 切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
  2. 阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
  3. 阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
  4. 平衡型阀内件,提高了切断阀的许用压差。

工作原理

气动切断阀主要由执行机构与阀体两部分组成,通常由控制室/控制中心操作,也可以在现场安全地操作。气动切断阀对阀的基本要求是:关闭严密快速,并具火灾安全结构。虽然,常规阀门中,高密封性能的金属密封是最佳选择,当采用软密封结构时,必须是火灾安全型结构,以保证软密封结构失效后,仍能截断危险物料而不流入事故场所!

气动切断阀常闭与常开的用法

气动紧急切断阀分为常开式和为常闭式,安装在液氨,燃气储罐/管道出口处紧急时能够快速切断的阀门,利用电磁阀来控制阀门的开启-关闭。广泛用于燃气,氨气或弱腐蚀性气体贮罐的安全保护阀门。

常闭气动切断阀在无外压力操作情况下,阀瓣处于常闭状态,在蓄罐系统上使用时,紧急切断阀与蓄气瓶配套使用,靠氮气的压力将阀门打开,在气的压力使用下阀门处于开启状态,当需要关闭阀门或遇到有紧急情况时,可将氮气压力泄掉,阀门即自动关闭。阀瓣关闭时,泄压力是依靠气源压力泄压阀泄压。

常开气动切断阀在无外压力操作情况下,阀瓣处于常开状态,在系统上使用时,切断阀与气压源配套使用,气压源的压力直接进入气缸将阀门关闭,或者通过电磁阀通电换向,气压源的压力进入气缸将阀门关闭。当需要开启阀门时,需把气缸气源压力卸掉,阀门自动开启,或者通过电磁阀断电换向,可将气压源压力泄掉阀门即自动开启。

气动切断阀安装使用注意事项

  • 保管时将气动切断阀和各个对外通路用塞子或盖板封闭,存放于干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。
  • 气动切断阀在安装前应把杂质清除干净,并将各螺栓连接处拧紧。
  • 气动切断阀只能单向切断,安装时必须要注意阀门的流向标志,将要保护的一端作为管道介质的入口,阀门安装时应注意:高进低出。
