法兰式气动角座阀
法兰式气动角座阀,性能稳定,易安装免维护,超长工作寿命;工作灵敏可靠,阀杆自动校正;防腐蚀,流量大,流阻小,性价比高 控制形式: 单作用 (常开/常闭)
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品参数

  • 接口尺寸: 3/8”~ 2-1/2” (DN10 ~ DN65), BSP或NPT 螺纹
  • 执行器缸径:40、50、63、90mm
  • 阀体材质: 不锈钢 CF8M (AISI 316) 或 CF8 (AISI 304)
  • 执行器: 不锈钢 CF8 (AISI 304)
  • 阀芯密封: 聚四氟乙烯 PTFE
  • 适用介质:水、酒精、油类、燃料、水蒸气、中性气体或液体、有机溶剂、弱酸或弱碱
  • 溶液介质压力:0-1.6MPa (16kg/cm2)
  • 介质温度: -10 - +200℃
  • 介质最大粘度:600mm2/s
  • 控制介质:中性气体, 空气
  • 控制压力:0.3-0.8MPa
  • 环境温度:0 - +80℃
  • 可选附件: 接近开关,电磁阀,定位器

法兰气动角座阀广泛应用:啤酒饮料、纺织印染和漂白、制药及医疗设备、食品加工、橡胶机械、有机或无机化工、清洗消毒高温灭菌、水/污水处理

法兰气动角座阀参数:

接口C.фD 内孔(mm) 执行机构尺寸(mm) A B C E F H A/F
G1/2
G3/4
G1
G1-1/4
G1-1/2
G2
G2-1/2
13
20
25
32
40
50
65
50
50
63
63
63
63
80
85
95
105
120
130
150
185
173
178
212
255
301
346
372
12
12
14
16
18
20
22
64
64
80
101
127
153
153
44
44
52
60
73
86
86
137
145
173
210
260
301
315
27
32
41
50
55
70
70

1.气动角座阀按汽缸可分为:

  • 单作用和双作用 单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。
  • 双作用(气动头通常为两个孔);工作原理:给气控制其开关。
  • 压力范围:0-1.6Mpa
  • 介质温度:-10 ℃ ~+180 ℃
  • 环境温度:-10 ℃ ~+60 ℃
  • 阀体材料:不锈钢
  • 密封材料:聚四氟乙烯
  • 执行机构外壳:聚酰按、不锈钢
  • 气动角座阀在生活中的应用:
  • 控制气体:中性气体,空气
  • 控制液体:自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。

2.应用范围:

  • 啤酒饮料等灌装设备/beer & drinks filling machinery;
  • 印刷纺织/textile printing&dying;
  • 气体工业/gas industry;
  • 制药及医疗设备/pharmacy & medical equipment;
  • 化工行业/chemical industry;
  • 高温灭菌/disinfection;
  • 发泡机械/frothing equipment;
  • 水污染处理/water sewage disposal。

3.角阀工作原理:

在非工作状态下,由于弹簧的作用,阀门常开或常闭。当执行器活塞被压缩气体作用时,阀门打开或关闭,双作用形式靠压缩气体来控制阀门开关

⒉安装环境:

  • 控制形式:直动式;
  • 管道压力:MAX 1.6MPA(232psi);
  • 控制压力:0.3-0.8MPA(43.5-116psi);
  • 结构:角式
  • 接口:DN10-DN100;
  • 介质粘度:600MM2/S;
  • 介质温度:-10度-+180度(PTFE);
  • 环境温度:-10度-+60度;
  • 安装位置:任意位置(360度任选位置安装)。

4.安装与拆卸:

  • 连接阀门至管道,确保阀体所附箭头与流体方向一致(阀体外侧箭头代表流体流动方向,安装请遵循);
  • 焊接式安装:焊接时请拆离执行器;
  • 螺纹、法兰、快装式安装:可正常安装;
  • 拆卸:拆卸前确保对阀门的气压已解除;轻卸;拆卸后保护好螺纹和密封材料;
  • 阀体与管道连接紧固需要足够的扭矩力,个尺寸扭矩力值如下:DN15为40Nm,DN20为50Nm,DN25为70Nm,DN32为150Nm,DN40为150Nm,DN50为170Nm,DN80为240Nm,DN100为300Nm。
  • 安装时,请确保管道内和接口处无残留物。
  • 安装后,检测与连接处已密封完好,无泄漏,方可使用。

产品外形尺寸图

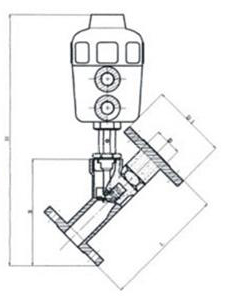

法兰式气动角座阀外形尺寸图
