ZPG气动角座阀

设计特点

• Y型设计、流通性好、流阻小、无水锤
• 高端执行器、360°旋转、任意角度安装
• 摆型密封、阀杆自动校正、自润滑、免维护
• 开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观欧系精装、技术精湛、超长寿命、密封可靠、替代进口

技术参数

工作介质	蒸汽、空气、水、油（粘读≤4E°）
介质温度	-10℃-+200℃
公称压力	0.8
控制压力	0.4   0.8
气源接口	G1/8

外形尺寸

公称通径	G	H	L	A	D	R	T
15		125	70	133	62	34	15
20		129	77	138	62	34	17
25		137	92	150	62	34	17
32		183	118	199	87	50	20
40		185	118	197	87	50	16
50		195	140	210	87	50	20

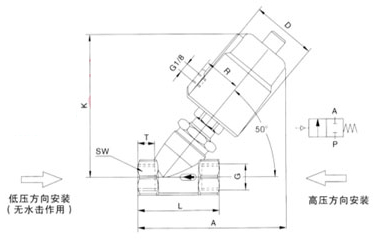

产品外形尺寸图

气动角座阀外部先导螺纹气动角座阀，溢流口与滑块间有自调节密封压盖,阀体角座结构可实现较大流量，螺纹气动角座阀广泛应用于短时间频繁启动,具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。气动角座阀座阀可分为：

• 塑料头和不锈钢头
• 单作用和双作用
• 单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。
• 双作用（气动头通常为两个孔）；工作原理：给气控制其开关。（根据客户要求，还可以选双作用加弹簧复位，控制更精准）

特点及用途

本系列角坐阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程，灭菌机，高压消毒器，干洗机，啤酒生产线。与传统角座阀相比，它具有以下新特点：

• 可视位置指示：可接限位开关或紧急手动装置。
• 容易安装：气动头可旋转360 º。可方便地安装一到二个限位开关。
• 先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
• 具有多种控制方式：常开、常闭、双动。
• 要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
• 容易连接：MAMUR标准连接，嵌入式金属接头。
• 长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
• 无水锤作用，流体从阀杆下方流入时，水锤（水冲击力）被吸收。
• 先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次

工作原理

在非工作状态时由于弹簧力作用阀门常闭(开)当执行器活塞被压缩气体作用时阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关
