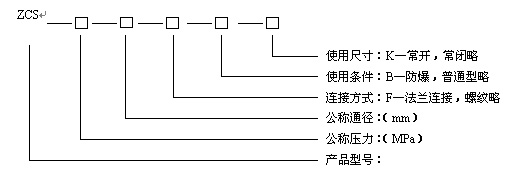

ZCS系列电磁阀

工作介质

水(粘度≤40℃)的油及其它非腐蚀性流体

介质温度(℃)

≤60

公称压力(Mpa)

1.0

工作压力(Mpa)

≥0.02-1.0

电源电压

AC220V,其余规格可作特殊订货(36v,380v,12v,24v)

额定流量系数(KV)

按JB/T352-94规定

泄漏量(m1/min)

按JB/T352-94.F规定

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗(AV)

17

30

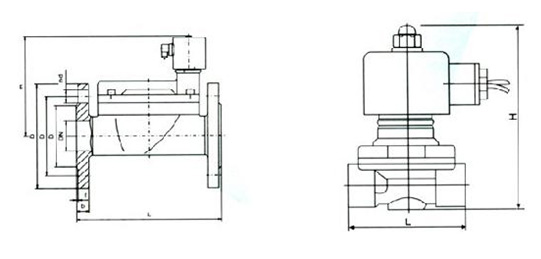

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

20

119

80

3/4

3

25

123

90

1

130

160

115

85

65

4-φ14

16

3

32

137

140

11/4

137

180

140

100

76

4-φ18

18

3

40

152

156

11/2

152

200

150

110

84

4-φ18

18

3

50

164

180

2

152

230

165

125

99

4-φ18

20

3

65

222

290

185

145

118

4-φ18

20

3

80

239

310

200

160

132

4-φ18

22

3

100

255

350

220

180

156

4-φ18

24

3

125

416

400

250

210

184

4-φ18

26

3

150

440

480

285

240

211

8-φ22

26

3

200

443

600

340

295

266

8-φ22

26

3

250

493

730

395

350

319

8-φ22

28

3

300

549

850

445

400

370

8-φ22

28

4
