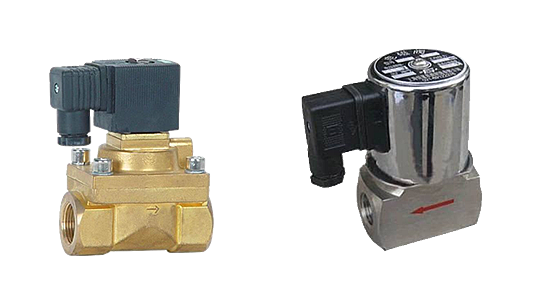

电磁阀 介绍

电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀的用途和作用有哪些?

电磁阀是一种依靠电磁力自动开关的截止阀。在制冷空调装置中,常用电磁阀作为遥控截止阀、双位调节系统的调节机关或安全保护设备。它可适用于各种气体、液体制冷剂、润滑油等介质。对于一些早期的中小型单元机组,电磁阀串联在节流装置前的液管上,并与压缩机连接同一个启动开关。当压缩机开机时,电磁阀打开,接通系统管路,使空调系统正常运行。当压缩机停机时,电磁阀自动切断液体管路,阻止制冷剂液体继续流向蒸发器,防止压缩机再次启动时造成制冷剂液击。在中央空调(多联机)系统中,电磁阀在系统中运用更加广泛,包括:控制四通阀的先导阀、压缩机排气回油管路上、降温回路上的等等。以上这些位置都安装有电磁阀,通过电磁阀的开启,对制冷剂流动进行控制。

电磁阀选型

磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,在四大原则的基础之上,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)来进行下一步的选型判断,下面列举六大选型依据。

选型依据

一、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式

  • 按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸;
  • 接口方式,一般>DN50要选择法兰接口,≤DN50则可根据用户需要自由选择.

二、根据流体参数选择电磁阀的:材质、温度

  • 腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀;
  • 高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的;
  • 流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来;
  • 流体粘度:通常在50cSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。

三、根据压力参数选择电磁阀的:原理和结构

  • 公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定;
  • 工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

四、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便

五、根据持续工作时间长短来选择:常闭、常开、或可持续通电

  • 当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型;
  • 要是开启的时间短或开和关的时间不多时,则选常闭型;
  • 但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型.

六、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水;

  • 爆炸性环境:必须选用相应防爆等级的电磁阀;
  • 当管内流体有倒流现象时,可选择OK71-N、OK72-N系列带止回功能电磁阀;
  • 当需要对电磁阀进行现场人工操作时,可选择OK71-S、OK72-S系列带手动功能电磁阀;
  • 用于喷泉必须采用潜水型电磁阀(防护等级在IP68以上);
  • 露天安装或粉尘多场合应选用防水,防尘品种(防护等级在IP54以上)。

电磁阀原理

  • 电磁阀是由几个气路和阀芯组成的,由阀芯把各个气路之间接通或者断开;
  • 电磁阀作用原理:得电时利用电磁线圈产生的电磁力的作用,推动阀芯移动,实现各个气路的通断,单电控的失电时在弹簧力的作用下回复原位,双电控的保持原位,先导式的按功能而定;
  • 电磁阀分为直动式电磁阀和先导式电磁阀;
  • 直动式电磁阀直接利用电磁力推动电磁阀阀芯实现气路之间的通断;
  • 先导式电磁阀则是在电磁力的作用下先打开先导阀,使气体进入电磁阀阀芯气室,利用气压来推动电磁阀阀芯,实现气路之间的通断;
  • 电磁阀有几个气路就是几通电磁阀,阀芯有几种位置就是几位,一般有2位3通、2位4通、2位5通、3位5通等;
  • 电磁阀分单电控和双电控,电压分220V、110V、24V;
  • 电磁阀分防爆、不防爆;
  • 电磁阀有可手动和无手动;
  • 电磁阀气路的接口尺寸分1/4"、1/2",3/8"等.
