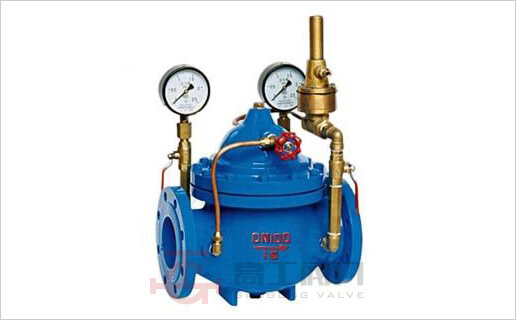

800X压差旁通平衡阀
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

主要连接尺寸

公称通径 (mm) 尺 寸(mm)
L H1 H
20 150 126 520
25 160 126 520
32 180 126 520
40 200 160 610
50 203 160 610
65 216 180 625
80 241 200 642
100 292 270 750
125 330 310 808
150 356 320 864
200 495 370 1135
250 622 430 1185
300 698 480 1325
350 787 525 1385
400 914 580 1445
450 978 635 1445

产品外形尺寸图

800X压差旁通平衡阀外形尺寸图

相关内容

压差旁通平衡阀有何作用?

压差旁通平衡阀常用于气体或液体系统,结构新颖合理、合理运用液压原理控制论,控制气体或液体管路与回路之间的压差。把压差旁通平衡阀安装在系统水泵附件的旁通管路中,当系统压差增大而超过控制阀设定值时,阀门则进而开大,使更多的水流经旁通压差平衡阀,从而使系统压差减小。相反,压差的减小导致旁通压差平衡阀开度减小从而使系统压差增加。

压差旁通平衡阀主要组成部件有:水利主阀、专用压差控制导阀、针阀、球阀、铜管组成,也可以设置上压力表。通过导阀控制的特别设计,压力变化感应对比,输出主阀开启度信号,实现控制主阀开启度,实现控制主阀的进出口压差设定值。

怎么调节压差旁通平衡阀?

第一步:
首先需要安装压差旁通平衡阀的管道上,明杆弹性座封闸阀是否是打开全通状态?球阀与针阀也要是打开的状态;

第二步,详细的压力调节步骤:
观测供、回水之间的压力,根据压差值调整压差向导阀,拧开向导阀上的顶帽,用活动扳手旋转顶部螺杆,从上往下看,顺时针旋转时压差增加,逆时针旋转时压差减小,根据所需要的压差值进行旋转,当压差达到所需要求时,拧上顶帽,此时压差就会保证在设定的压差值,而不论管道的压力变化如何。

第三步,主阀的速度调节:
主阀的动作速度可由针阀进行调整,当顺时针旋转时动作减慢,当逆时针旋转时动作加快,正常情况下,针阀已设定好,面不需要进行调整。

压差旁通平衡阀怎样检修?

需要定期检查供、回水之间的压差是否在所需的范围之内。
压差旁通平衡阀可能现的情况:
供、回水之间的压差小于设定值:检查主阀是否被异物填塞,造成无法关闭,检查针阀是否被完全关闭或几乎关闭;供、回水之间的压差大于设定值:检查出口球阀是否关闭,向导阀被异物堵塞。
