ZSPQ气动活塞式切断阀
ZSPQ气动活塞式切断阀,气动活塞式切断阀(简称活塞式切断阀),是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

ZSPQ气动活塞式切断阀,气动活塞式切断阀(简称活塞式切断阀),是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。

结构特点

ZSQP型气动活塞式直通单座切断阀具有设计新颖、结构紧凑、操作力大及密封性能优良等优点。 结构与原理气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节结构的型式,气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度及压力。

  • 产品材质:铸钢(WCB),不锈钢(304.304L.316.316L)
  • 制造标准: 国标(GB),美标(API),日标(JIS)

主要零件材料

零件名称 材料
阀体、阀盖 ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯 1Cr18Ni9
密封填料 V型聚四氟乙烯
密封垫 1Cr18Ni9夹石棉板
蜗杆 45
O型密封圈 耐油橡胶
压缩弹簧 60Si2Mn
支架 HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞 HT200
推杆 2Cr13

型号、规格

类别 软密封 硬密封
常温型 中温型 高温型 低温型
型号 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D
规格 DN20~200

切断机构主要技术参数

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座直径 mm 26 43 43 52 62 79 94 115 145 166 216 可与本公司
商洽生产
额定流量系数 Kv 6.5 10 15 25 40 65 100 150 260 350 540
公称压力 MPa 4.0(JB/T79·2-94)
行程 mm 16 25 40 60
介质温度 ℃ -16~150(常温);-60~450(中温);-60~550(高温);-250~60(低温);
流量特性 两位快开式
配执行机构 ZSD-D ZSD-3 ZSD-5 ZSD-7
法兰尺寸、型式 按JB/T79·2-94凹式(常、中、高温);按JB/T79·3-94榫槽式(低温)
阀体材质 ZG270-500;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti

活塞执行机构主要技术参数

型号 ZSD-D ZSD-3 ZSD-5 ZSD-7
活塞直径 mm 150 200 300 400
有效面积 cm2 175 305 700 1245
行程 mm 16 25 40 60
进气孔螺纹 M16×1.5 M20×1.5 M24×2
最大输出力 N 7200 12800 29300 5200
可配附件 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa 500

气动切断阀性能指标

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200
泄漏量
滴/min
软密封 0
硬密封 1 3 5 7 9
切断时间 S 1~2 2~4

额定行程偏差%
+10

注:泄漏量试验介质为水

允许压差 MPa

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200
允许压差 气开 4.0 4.0 4.0 2.8 3.5 2.4
气关 4.0 2.5 1.7 1.0 1.1 0.8 0.6

常温型气动活塞切断阀外形尺寸

公称
通径
L H2 带手轮 不带手轮
H H1 H3 重量kg H H1 重量kg
20 180 53 662 447 222 39 574 359 26
25 190 111 732 46 644 33
32 210 117 744 48 656 35
40 230 131 885 570 280 85 778 463 61
50 255 146 915 89 808 65
65 285 181 1131 706 389 135 969 542 97
80 310 190 1147 143 983 99
100 355 194 1155 163 991 109
125 425 256 1588 1022 305 1305 739 218
150 460 266 1608 331 1325 244
200 560 289 1659 445 1376 358

中温型气动活塞切断阀外形尺寸

公称
通径
L H2 带手轮 不带手轮
H H1 H3 重量kg H H1 重量kg
20 180 53 813 447 222 43 725 359 30
25 190 111 883 52 795 39
32 210 117 895 54 807 41
40 230 131 1036 570 280 90 929 463 66
50 255 146 1066 95 969 71
65 285 181 1296 706 389 145 1132 542 101
80 310 190 1310 155 1146 111
100 355 194 1318 172 1154 128
125 425 256 1803 1022 327 1520 739 240
150 460 266 1823 356 1540 269
200 560 289 1874 464 1591 377

低温型气动活塞切断阀外形尺寸

公称通径 L H2 H3 -100℃ -200℃ -250℃
带手轮 不带手轮 带手轮 不带手轮 带手轮 不带手轮
H1 H H1 H H1 H H1 H H1 H H1 H
20 180 53 222 500 1127 500 1039 700 1237 700 1239 900 1527 900 1439
25 190 111 500 1181 500 1093 700 1381 700 1293 900 1581 900 1491
32 210 117 500 1193 500 1105 700 1393 700 1305 900 1593 900 1505
40 230 131 280 500 1310 500 1203 700 1510 700 1403 900 1710 900 1603
50 255 146 500 1335 500 1228 700 1535 700 1428 900 1735 900 1628
65 285 181 600 1554 600 1447 800 1754 800 1647 1000 1954 1000 1847
80 310 190 600 1565 600 1458 800 1765 800 1658 1000 1965 1000 1858
100 355 194 600 1569 600 1462 800 1769 800 1662 1000 1769 1000 1862
125 425 256 378 700 1942 700 1809 900 2142 900 2009 1100 2342 1100 2209
150 460 266 700 1952 700 1819 900 2152 900 2019 1100 2352 1100 2219
200 560 289 700 1982 700 1849 900 2182 900 2049 1100 2382 1100 2249

许用介质压力和工作温度的关系

阀体材质 公称压力为4.0MPa介质工作温度℃
200 250 300 350 <400 <425 <450 <475 <500 <510 <525 <550
最大工作压力MPa
ZG270-500
ZG1Cr18Ni9Ti
4.0 3.7 3.3 3.0 2.8 2.3 1.8
      4.0 3.6 3.4 3.2 2.8 2.2 2.0 1.7 1.4

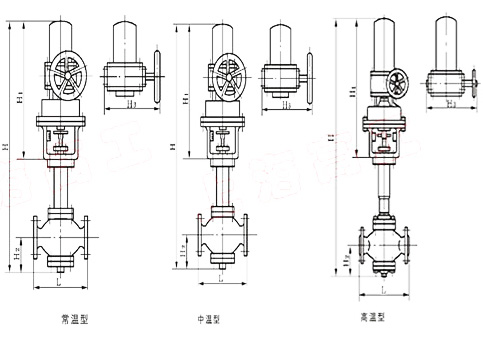

产品外形尺寸图

ZSPQ气动活塞式切断阀外形尺寸图
