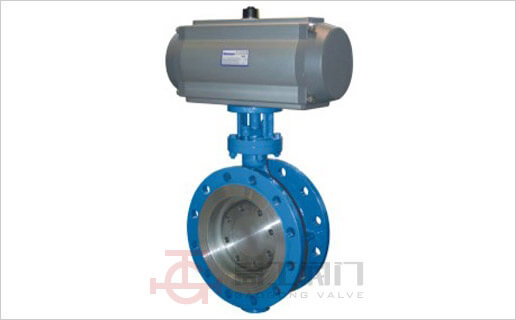

D643H气动法兰连接金属密封蝶阀
D643H气动法兰连接金属密封蝶阀是由上海高工阀门股份有限公司生产制造,我公司具有多年生产蝶阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要有如下特点:
1.结构尺寸短、体积小、重量轻、操作轻便。
2.采用整轴结构,蝶板为桁架式结构,蝶板强度高、过流面积大、流阻小、节省能源。
3.独特的角偏心设计:本蝶阀在传统的双偏心结构基础上配置独特的角偏心设计,充分利用凸轮效应,从而实现阀门开启时,阀座与密封圈瞬时脱离,在90度行程上完全消除摩擦磨损。
4.弹性金属对金属密封:蝶阀阀座表面堆焊耐温、耐蚀合金材料,密封圈由T形密封环两侧多层不锈钢片组成。在外加转矩的作用下.弹性密封圈与金属阀座之间的接触角产生轻微的契块效应,使得密封圈发生柔动和径向压缩,使得阀座360度周圈均匀密封比压,从而实现用最小的转矩实现最严密的关闭。

公称通径DN(mm) L D D1 D2 b Z-Φd D0 H1 H
D43 D343
40 106 140 130 100 80 12 4-14 140 76 198 248
50 108 150 140 110 90 12 4-14 140 85 202 254
65 112 170 160 130 110 14 4-14 160 95 222 278
80 114 180 185/190 150 125 14 4-18 160 106 246 312
100 127 190 205/210 170 145 14 4-18 180 114 270 330
125 140 200 235/240 200 175 14 8-18 180 130 294 368
150 140 210 260/265 225 200 16 8-18 230 148 326 404
200 152 230 315/320 280 255 18 8-18 230 176 - 496
250 165 250 370/375 335 310 22 12-18 280 210 - 558
300 178 270 435/440 395 362 22 12-23 310 238 - 632
350 190 290 485/490 445 412 22 12-23 310 270 - 672
400 216 310 535/540 495 462 22 16-23 310 302 - 714
450 222 330 590/595 550 518 24 16-23 380 332 - 768
500 229 350 640/645 600 568 24 20-23 380 370   828
600 267 390 755 705 670 24 20-25/26 450 432 - 952
700 292 430 860 810 775 26 24-25/26 450 470 - 1000
800 318 470 975 920 880 26 24-30 450 530 - 1078
900 330 510 1075 1020 980 28 24-30 560 580 - 1180
1000 410 550 1175 1120 1080 30 28-30 560 650 - 1272
1200 470 630 1375 1320 1280 30 32-30 560 765 - 1418
1400 530 710 1575 1520 1480 32 36-30 600 890 - 1519
1600 600 790 1785/1790 1730 1690 32 40-30 600 1010 - 1629

D643H气动法兰连接金属密封蝶阀主要外形及连接尺寸(PN=0.6MPa)

公称通径DN(mm) L D D1 D2 b Z-Φd D0 H1 H
D43 D343
40 106 140 130 100 80 16 4-14 140 76 198 248
50 108 150 140 110 90 16 4-14 140 85 202 254
65 112 170 160 130 110 16 4-14 160 95 222 278
80 114 180 185/190 150 125 18 4-18 160 106 246 312
100 127 190 205/210 170 145 18 4-18 180 114 270 330
125 140 200 235/240 200 175 20 8-18 180 130 294 368
150 140 210 260/265 225 200 20 8-18 230 148 326 404
200 152 230 315/320 280 255 22 8-18 230 176   496
250 165 250 370/375 335 310 24 12-18 280 210   558
300 178 270 435/440 395 362 24 12-23 310 238   632
350 190 290 485/490 445 412 24 12-23 310 270   672
400 216 310 535/540 495 462 24 16-23 310 302   714
450 222 330 590/595 550 518 24 16-23 380 332   768
500 229 350 640/645 600 568 26 20-23 380 370   828
600 267 390 755 705 670 30 20-25/26 450 432   952
700 292 430 860 810 775 30 24-25/26 450 470   1000
800 318 470 975 920 880 30 24-30 450 530   1078
900 330 510 1075 1020 980 30 24-30 560 580   1180
1000 410 550 1175 1120 1080 30 28-30 560 650   1272
1200 470 630 1400 1340 12195 30 32-34 560 765   1418
1400 530 710 1620 1560 1510 32 36-36 600 890   1519
1600 600 790 1820 1760 1710 34 40-36 600 1010   1629

D643H气动法兰连接金属密封蝶阀主要外形及连接尺寸(PN=1.0MPa)

公称通径DN(mm) L D D1 D2 b Z-Φd D0 H1 H
D43 D343
140 106 140 145/150 110 85 16 4-18 140 76 198 248
150 108 150 160/165 125 100 18 4-18 140 85 202 254
65 112 170 180/185 145 120 18 4-18 160 95 222 278
80 114 180 195/200 160 135 20 4-18 160 106 246 312
100 127 190 215/220 180 155 22 8-18 180 114 270 330
125 140 200 245/250 210 185 22 8-18 180 130 294 368
150 140 210 280/285 240 210 24 8-23 230 148 326 404
200 152 230 335/340 295 265 24 8-23 230 176   496
250 165 250 390/395 350 320 26 12-23 280 210   558
300 178 270 440/445 400 368 28 12-23 310 238   580
350 190 290 500/505 460 428 28 16-23 310 270   672
400 216 310 565 515 482 30 16-25/26 310 302   714
450 222 330 615 565 532 30 20-25/26 380 332   768
500 229 350 670 620 585 32 20-25/26 380 370   828
600 267 390 780 725 685 36 20-30 450 432   952
700 292 430 895 840 800 36 24-30 450 470   1000
800 318 470 1010 950 905 38 24-34 450 530   1078
900 330 510 1110 1050 1005 38 28-34 560 580   1180
1000 410 550 1220 1160 1115 38 28-36 560 650   1272
1200 470 630 1450 1380 1325 40 32-39 560 765   1418
1400 530 710 1675 1590 1525 44 36-42 600 890   1519
1600 600 790 1915 1820 1750 48 40-48 600 1010   1629

D643H气动法兰连接金属密封蝶阀主要外形及连接尺寸(PN=1.6MPa)

40 106 140 145/150 110 85 16 4-18 140 76 198 248
50 108 150 160/165 125 100 18 4-18 140 85 202 254
65 112 170 180/185 145 120 18 4-18 160 95 222 278
80 114 180 195/200 160 135 20 8-18 160 106 246 312
100 127 190 215/220 180 155 20 8-18 180 114 270 330
125 140 200 245/250 210 185 22 8-18 180 130 294 368
150 140 210 280/285 240 210 24 8-23 230 148 326 404
200 152 230 335/340 295 265 24 12-23 230 176   496
250 165 250 405 355 320 26 12-25/26 280 210   558
300 178 270 460 410 375 28 12-25/26 310 238   632
350 190 290 520 470 435 30 16-25/26 310 270   672
400 216 310 580 525 485 32 16-30 310 302   714
450 222 330 640 585 545 34 20-30 380 332   768
500 229 350 705/715 650 605 36 20-34 380 370   828
600 267 390 840 770 718 38 20-41/36 450 432   952
700 292 430 910 840 788 40 24-41/36 450 470   1000
800 318 470 1020/1025 950 898 42 24-41 450 530   1078
900 330 510 1120/1125 10150 9198 44 28-41 560 580   1180
1000 410 550 1255 1170 1110 46 28-42/48 560 650   1272
1200 470 630 1485 1390 1325 52 32-48/54 560 765   1418
1400 530 710 1685 1590 1525 58 36-48/54 600 890   1519
1600 600 790 1930 1820 1750 64 40-58 600 1010   1629

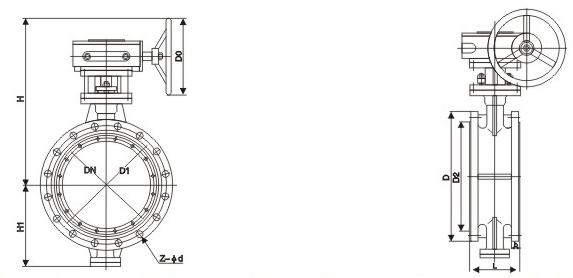

产品外形尺寸图
