ZQX全自动清洗过滤器
ZQX全自动清洗过滤器采用世界先进样机研制而成,ZQX系列全自动清洗过滤器适用于废水处理流程,钢铁厂冷清水,电厂流程并冷却水,造纸工序及进水,化工生产流程及灌溉,高层建筑代水系统等场合用以滤去水中3500-80微米粒径的各种硬质颗粒,确保系统的安全可靠运行。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点

全自动清洗过滤器,由主机和电控箱组成,主机结构是由过滤器体,过滤芯,或速机电动排污阀,传动轴,差压控制等部件构成,过滤器体是一个平盖罐体、罐体上部为浊水腔,中部为清水腔,下部为排污腔,上侧部有进水口,中侧部有出水口,低部有电动排污阀,侧面有压力差控制器,过滤芯是不锈钢密纹平织形滤网。ZQX系统全自动清洗过滤器构造为尼龙及外壳采用优质磷钢简体,具有处理量大,使用帮命长,清洗过滤网,当过滤器进出口压差达到设定值时,电动控制箱发出信号驱动电机转动,排污阀自动打开,排污口形成真空状态,附吸在滤网上的杂质微粒被转动的尼龙刷清除,污水从自动排污阀排出,当过滤器进出口口压盖恢复正常,电机停止运转,电动排污阀延时关闭,整个过程中,物料不断流,实现了连续化,自动化生产。

在线清洗过滤器(ZQX型)

公称通径DN L H1 H2 H3 H4 HT H
50 350 600 380 100 460 1250 720
100 480 840 500 100 660 1530 1000
150 560 1120 660 120 870 1910 1320
200 640 1240 700 120 1000 2090 1480
250 700 1460 820 140 1250 2350 1700
300 920 1920 1040 140 1550 2980 2240
400 1120 2360 1260 160 1910 3530 2760
500 1400 2790 1440 200 2300 4150 3290
600 1600 3140 1590 220 2600 4550 3690

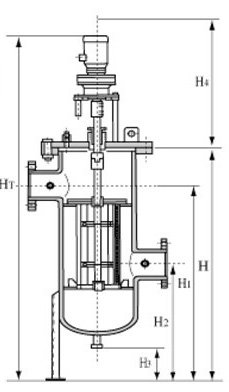

产品外形尺寸图

ZQX全自动清洗过滤器外形尺寸图
