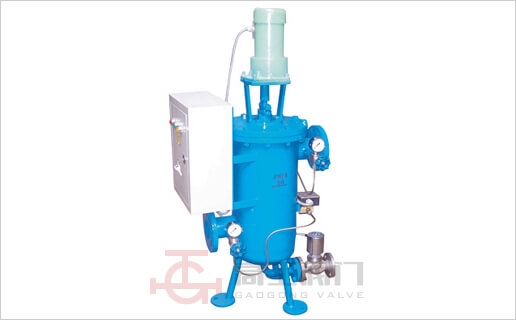

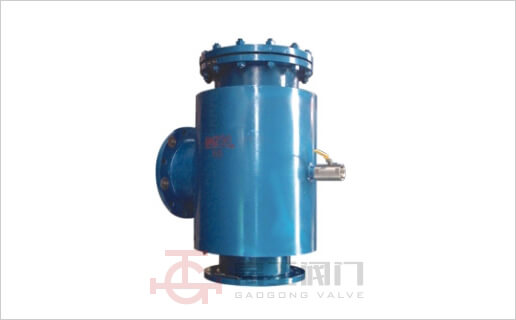

GCQ型自洁式水过滤器
GCQ型自洁式水过滤器适用于造纸、钢铁、化工、发电和环保等需连续用水的场合,用于滤除水体中的固态颗粒和杂质,确保其后续或终端设备能顺利运行,是一种先进、高效且易操作的全自动过滤装置。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点

GCQ型自清洗式水过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,显著缩小了过滤器的体积,下腔内安装有反冲洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔,最后从出口送出。

本过滤器滤芯采用高强度的Johnson楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,一般设定值为0.04MPa,或定时器达到预置时间时,电动控制箱发出信号,驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净水从滤芯外侧流入滤芯内侧,吸附在滤芯内壁上的杂质微粒随水流进吸盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果,任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束,电机停止运转,电动排污阀关闭。整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。

GCQ直角型自洁式水过滤器

公称通径
DN
参考流量
( m3/h)
尺寸 (mm)
A D B H
50 5-7 340 159 150 25
65 8-11 390 159 160 25
80 15-20 440 219 200 25
100 25-35 490 273 230 25
125 45-60 560 325 260 40
150 60-85 640 377 290 40
200 90-130 730 426 320 40
250 150-250 820 470 350 50
300 250-400 930 500 380 50
350 450-650 1060 600 440 50
400 650-900 1200 700 500 65
450 900-1100 1310 800 560 65
500 1150-1500 1420 900 620 65
550 1300-1700 1510 1000 610 80
600 1600-2000 1570 1000 640 80
650 1900-2300 1660 1100 700 80
700 2200-2700 1710 1100 700 80

GCQ型垂直进口自洁式水过滤器

公称通径
DN
参考流量
( m3/h )
尺寸 (mm)
A D B C H
50 5-7 320 159 130 500 25
65 8-11 380 219 150 550 25
80 15-20 440 273 175 600 25
100 25-35 520 325 210 680 25
125 45-60 580 377 235 760 40
150 60-85 640 426 280 850 40
200 90-130 720 470 300 950 40
250 150-250 780 500 360 1050 50
300 250-400 980 600 400 1200 50
350 450-650 1000 700 460 1350 50
400 650-900 1120 800 515 1500 65
450 900-1100 1240 900 580 1600 65
500 1150-1500 1340 1000 610 1780 80
550 1300-1700 1340 1000 640 1830 80
600 1600-2000 1440 1100 690 1940 80
650 1900-2300 1440 1100 720 2050 80
700 2200-2700 1540 1200 760 2150 80

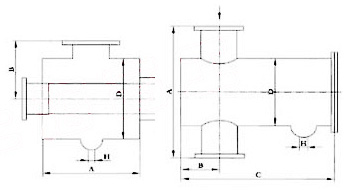

产品外形尺寸图

GCQ型自洁式水过滤器外形尺寸图
