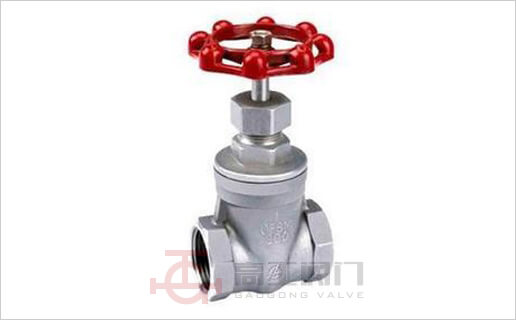

Z11H丝口闸阀
Z11H丝口闸阀,适用温度150(℃)压力范围2.5-16.0(Mpa)适用介质水,蒸汽,油品公称通径15-50(mm)主体材料碳钢连接形式螺纹。适用范围用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域.
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品参数

  • 通径(DN):15-100mm
  • 压力(PN):1.0MPa-1.6MPa
  • 适用介质:水、蒸汽、油品
  • 适用温度:≤4250C
  • 阀体材质:铸铁、球墨铸铁、铜、碳钢、不锈钢

主要性能规范

型号 公称压力PN(MPa) 试验压力Ps(MPa) 工作压力P(MPa) 工作温度(℃) 适用介质
壳体 密封 P20 P42
Z11H-25 2.5 3.8 2.8 2.5 1.4 ≤425 水、蒸汽、油品等非腐蚀性介质
Z11H-40 4.0 6.0 4.4 4.0 2.3
Z11H-64 6.4 9.6 7.0 6.4 3.7
Z11H-100 10.0 15.0 11.0 10.0 4.4
Z11H-160 16.0 24.0 17.6 16.0 -

主要零件材料

零件名称 阀体、阀盖 闸板、阀座、阀杆 填料 阀杆螺母 手轮
材料 碳钢 铬不锈钢 石墨石棉盘根或柔性石墨 铜合金 可锻铸铁或球墨铸铁

主要外型尺寸

公称通径DN(mm) L L1 H H1 D0 d D kg
15 80 16 142 155 100 10 34 1.9
20 90 18 143 160 100 13 40 2.0
25 100 22 164 186 120 18 50 3.3
32 120 22 187 216 140 24 58 4.8
40 130 24 215 250 160 29 66 6.7
50 140 25 233 276 180 37 78 9.6

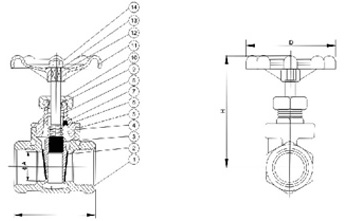

产品外形尺寸图

Z11H丝口闸阀外形尺寸图
