Z41W锻钢闸阀

首页 > 产品中心 > 闸阀

Z41W锻钢闸阀结构设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25. 采用以下结构全径或缩径明杆支架式（OS&Y）自定心压板压套式螺栓连接的设计与制造符合API602和ASME B16.34.

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

销售：021-6364 2222 6307 2626
传真：021-6364 9384
厂址：上海市奉贤区金汇工业园
网址：www.gaogvl.com

详细介绍

产品概述

Z41W锻钢F304法兰闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.。

锻钢闸阀标准材质细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销钉	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 410
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	Flexible Graphite		PTFE
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

锻钢法兰端闸阀尺寸（mm）和重量（kg）

L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		140	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H	150Lb～300Lb		158	169	197	236	246	283
H	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150Lb	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
	150Lb	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300Lb	RTJ	4.8	6.2	9.3	14	15.5	23.4
	300Lb	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600Lb	RTJ	5.9	7.4	10.4	16.2	17.5	28.3
	600Lb	BW	4.5	5.1	8.2	10.5	12.4	20.1

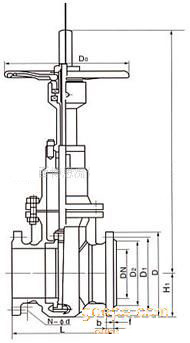

产品外形尺寸图
