PZ43W刀型闸阀
PZ43W刀型闸阀是闸阀中的新品种,体积小,重量轻,轻型节材,是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点

刀形闸阀采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,磨擦较少,经久耐用。
此种刀形闸阀的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构(见图一),使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。

主要性能规范

公称压力(MPa) 0.6、1.0、1.6
壳体试验(MPa) 0.9、1.5、2.4
密封试验(MPa) 0.66、1.1、1.8
工作温度 ≤100℃
≤100℃
使用介质 纸浆、污水、煤渣、灰、渣水混和物

主要零部件材质

体、盖 不锈钢
闸板 不锈钢
阀杆 不锈钢
密封面 橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸

DN L D D1 D2 n-d H
50 48 165 125 200 4-19 309
65 48 180 145 347
80 50 195 160 368.5
100 50 218 180 240 8-18 413
125 57 255 210 475
150 57 280 240 280 529
200 70 342 295 320 8-23 694.5
250 70 402 350 12-23 753
300 76 480 400 400 885
350 76 530 460 450 16-23 1000.5
400 89 594 515 16-25 1088.5
450 89 635 565 500 20-25 1261
500 114 680 620 530 1710
600 114 805 725 600 20-30 2010

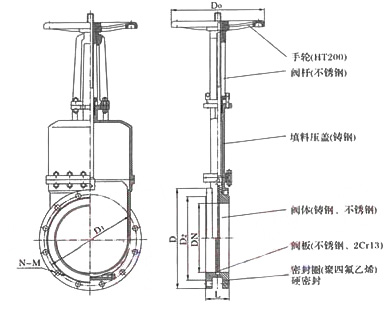

产品外形尺寸图

PZ43W刀型闸阀外形尺寸图
