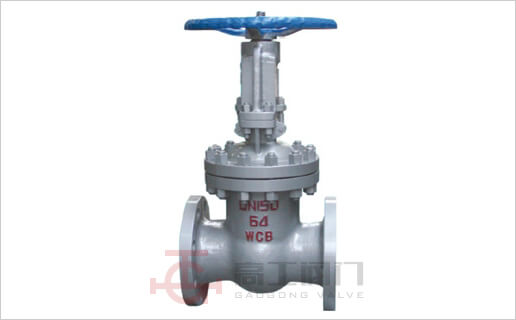

Z41H法兰闸阀
Z41H法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点

  • 选材考究,符合国内外相关标准,材料的全面质量高。
  • 符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
  • 密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
  • 阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
  • 采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
  • 可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

执行标准 Administer Standard

设计与制造
Design and Manufacture
结构长度
Face To Face
法兰尺寸
Flange Dimension
压力-温度
Pressure   Temperature Lating
试验-检验
spection And Test
GB122234
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092

压力试验  Pressure Test

公称压力
NominalPressure
1.6
2.5
4.0
6.4
10.0
16.0
强度试验
Shell Test
2.4
3.8
6.0
9.6
15.0
24.0
 水密封试验
Water Seal Test
1.8
2.8
4.4
7.0
11.0
18.0
上密封试验
Backseat Test
1.8
2.8
4.4
7.0
11.0
18.0
气密封试验
Air Seal Test
0.4-0.7

主要零件材料及性能 Main Part Materials and Property

体、盖、板
Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片
Sealing Shim
填料
Packing
工作温度
Working Temperature
适用介质
Suitable Medium

WCB
2Cr13
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08软钢
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425
水 蒸汽 油品
Water
Steam
Oil Goods

WC1
38CrMoAl
25Cr2MoV
≤450

WC6
≤540

WC9
≤570

C5 C12
≤540

ZGCr5Mo
≤200
硝酸类
Nitric acid

ZG1Cr18Ni9Ti
1Cr18Ni9Ti

≤200
醋酸类
Acetic acid

ZG1Cr18Ni12Mo2Ti
1Cr18Ni12Mo2Ti

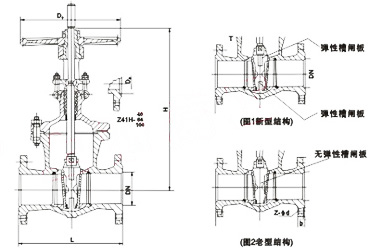

规格  主要尺寸和重量   Size Main Dimensions and Weight

1.6MPa
DN
L
D
D1
D2
b
n-φd
H
D0
重量Weight
凸面法兰
RF

Z40H
Z40Y
Z40W
Z40F
Z40N


Z41H
Z41Y
Z41W
Z41F
Z41N


16C
16P
16R
16I
15
130
95
65
45
14
4-14
170
120
5
20
150
105
75
55
14
4-14
190
140
6.5
25
160
115
85
65
14
4-14
205
160
9
32
180
135
100
78
16
4-18
270
180
12
40
200
145
110
85
16
4-18
310
200
36.5
50
250
160
125
100
16
4-18
358
240
29
65
260
180
145
120
18
4-18
373
240
33
80
280
195
160
135
20
8-18
435
280
45
100
300
215
180
155
20
8-18
500
300
63
125
325
245
210
185
22
8-18
614
320
108
150
350
280
240
210
24
8-23
674
360
134
200
400
335
295
265
26
12-23
818
400
192
250
450
405
355
320
30
12-25
969
450
273
300
500
460
410
375
30
12-25
1145
560
379
350
550
520
470
435
34
16-25
1280
640
590
400
600
580
525
485
36
16-30
1452
640
850
450
650
640
585
545
40
20-30
1541
720
907
500
700
705
650
608
44
20-34
1676
720
985
600
800
840
770
718
48
20-41
1874
800
1112
700
900
910
840
788
50
24-41
2083
800
-
800
1000
1020
950
898
52
24-41
2400
950
-
900
1100
1120
1050
998
54
28-41
2950
1000
-
1000
1200
1255
1170
1110
56
28-48
3245
1000
-

 电装型号 规格 尺寸和重量 Electric Actuator Code Size Main Dimensions and Weight

2.5MPa
DN
L
D
D1
b
n-φd
电装型号Electric Actuator Code
L1
H
D0
重量
Weight
凸面法兰
RF

Z940H
Z940Y
Z940W
Z940F


Z941H
Z941Y
Z941W
Z941F


25
25P
25R
25I
40
200
145
110
18
4-18
DZW10
590
595
365
91
50
250
160
125
20
4-18
DZW10
590
653
365
95
65
265
180
145
22
8-18
DZW10
590
665
365
99
80
280
195
160
22
8-18
DZW15
590
725
365
113
100
300
230
190
24
8-23
DZW20
590
787
365
132
125
325
270
220
28
8-25
DZW20
590
902
365
181
150
350
300
250
30
8-25
DZW30
590
955
365
206
200
400
360
310
34
12-25
DZW30
810
1105
470
257
250
450
425
370
36
12-30
DZW30
810
1343
470
317
300
500
485
430
40
16-30
DZW60
810
1516
470
412
350
550
550
490
44
16-34
DZW90
830
1678
550
750
400
600
610
550
48
16-34
DZW120
830
1849
550
1042
450
650
660
600
50
20-34
DZW120
830
1937
550
1274
500
700
730
660
52
20-41
DZW180
870
2234
320
1420
600
800
840
770
56
20-41
DZW250
870
2432
320
1522
700
900
955
875
60
24-48
DZW500
870
2489
320
1617
800
1000
1070
990
64
24-49
DZW500
1170
2643
570
-
900
1100
1180
1090
66
28-54
DZW800
1170
2935
570
-
1000
1200
1305
1210
68
28-58
DZW800
1170
3410
570
-
4.0MPa
40
200
145
110
18
4-18
DZW10
590
630
365
92
凹凸法兰
MFM

Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

40
40P
40R
40I
50
250
160
125
20
4-18
DZW10
590
691
365
95
65
280
180
145
22
8-18
DZW10
590
711
365
102
80
310
195
160
22
8-18
DZW15
590
775
365
115
100
350
230
190
24
8-23
DZW20
590
871
365
163
125
400
270
220
28
8-25
DZW20
590
948
365
190
150
450
300
250
30
8-25
DZW30
810
1028
470
219
200
550
375
320
38
12-30
DZW30
810
1325
470
373
250
650
445
385
42
12-34
DZW45
810
1400
470
480
300
750
510
450
46
16-34
DZW60
830
1653
550
686
350
850
570
510
52
16-34
DZW90
830
1791
550
821
400
950
655
585
58
16-41
DZW120
870
2092
320
1514
500
1150
755
670
62
20-48
DZW250
870
2465
320
2150
600
1350
890
795
62
20-54
DZW350
1170
-
570
-
700
1450
995
900
68
24-54
DZW500
1170
-
570
-
800
1650
1135
1030
76
24-58
DZW800
1060
-
500
-
6.4MPa
40
240
165
125
24
4-23
DZW10
590
665
365
93
凹凸法兰
MFM

Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

64
64P
64R
64I
50
250
175
135
26
4-23
DZW10
590
790
365
102
65
280
200
160
28
8-23
DZW10
590
840
365
106
80
310
210
170
30
8-23
DZW20
590
890
365
123
100
350
250
200
32
8-25
DZW20
590
1020
365
154
125
400
295
240
36
8-30
DZW30
590
1100
365
205
150
450
340
280
38
8-34
DZW30
810
1290
470
317
200
550
405
345
44
12-34
DZW60
810
1470
470
437
250
650
470
400
48
12-41
DZW90
830
1500
550
606
300
750
530
460
54
16-41
DZW90
830
1820
550
732
350
850
595
525
60
16-41
DZW120
870
2216
320
1110
400
950
670
585
66
16-48
DZW180
870
2838
320
1540
500
1150
800
705
70
20-54
DZW250
1170
3320
570
2011
600
1350
930
820
76
20-58
DZW500
1170
3684
570
-

规格  主要尺寸和重量   Size Main Dimensions and Weight

10.0MPa
DN
L
D
D1
D2
D6

b
n-φd
H
D0
重量Weight
凹凸法兰
MFM

Z40H
Z40Y
Z40W


Z41H
Z41Y
Z41W


100P
100R
100I
15
170
105
75
55
40
20
4-14
175
160
-
20
190
125
90
68
51
22
4-18
180
160
-
25
210
135
100
78
58
24
4-18
310
180
18
32
230
150
110
82
66
24
4-23
320
200
20
40
240
165
125
95
76
26
4-23
360
200
40
50
250
195
145
112
88
28
4-25
490
240
50
65
280
220
170
138
110
32
8-25
540
240
70
80
310
230
180
148
121
34
8-25
573
280
100
100
350
265
210
172
150
38
8-30
575
320
110
125
400
310
250
210
176
42
8-34
744
360
180
150
450
350
290
250
204
46
12-34
800
400
250
200
550
430
360
312
260
54
12-41
800
500
360
250
650
500
430
382
313
60
12-41
1050
640
-
300
750
585
500
442
364
70
16-48
1208
720
-
350
850
655
560
498
422
76
16-54
1410
720
-
400
950
715
620
558
474
80
16-54
1655
800
-
16.0MPa
15
170
110
75
52
40
24
4-18
230
160
7
环槽法兰
RTJ

Z40H
Z40Y
Z40W


Z41H
Z41Y
Z41W


160
160P
160R
160I
20
190
130
90
62
51
26
4-23
260
180
10
25
210
140
100
72
58
28
4-23
280
200
14
32
230
165
115
85
66
30
4-25
312
200
21
40
240
1750
125
90
76
32
4-27
350
240
26
50
300
215
165
132
88
36
8-25
512
280
73
65
340
2450
190
152
110
44
8-30
560
320
110
80
390
260
205
168
121
46
8-30
585
350
141
100
450
300
240
200
150
48
8-34
630
400
185
125
525
355
285
238
176
60
8-41
723
500
320
150
600
390
318
270
204
66
12-41
820
560
462
200
750
480
400
345
260
78
12-48
990
720
711
250
850
580
485
425
313
88
12-54
1104
800
-
300
950
665
570
510
364
100
16-54
1314
800
-

产品外形尺寸图

Z41H法兰闸阀外形尺寸图
