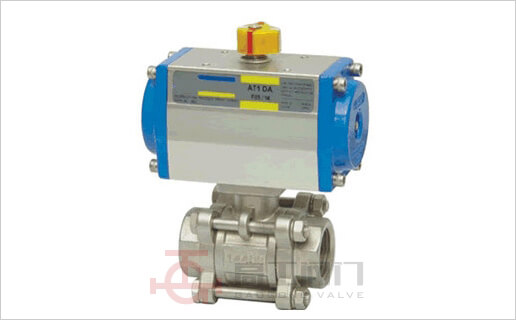

Q611F内螺纹气动球阀
Q611F内螺纹气动球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品特点

内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

性能规范

公称通径DN(mm) 6-100
公称压力PN(MPa) 1.6
公称压力
PS(MPa)
强度试验 2.4
密封试验 1.8
材料\材料代号 C P R
主 要 零 件 阀 体 WCB CF8 304 CF8M 316
球 体 WCB CF8 304 CF8M 316
阀 杆 2Cr13 0Cr18Ni9Ti 0Cr17NiMo2
密封圈 增强聚四氟乙烯 对位聚苯
填 料 聚四氟乙烯 柔性石墨
适 用
工 况
适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃ - 350℃
执行器 型 号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GB12237 GB12221 / GB9131 GB13927

安装尺寸表

公称
通径
DN(mm)
尺 寸(mm) 执 行 器 型 号
三段式 对焊式 承插爆式
G L d L d D L d D1 A 可选配DA/SR、QGSY、

SY-CH、GTD/GTE

系列执行器

(以上选配仅供参考具体选区用根据实际要求)
6 1/4 65 11.6 65 11.6 18 65 11.6 14.1~14.3 9.5
10 3/8 65 12.7 65 12.7 18 65 12.7 17.55~17.8 9.5
15 1/2 67 15 67 15.8 24 67 15 21.7~21.95 9.5
20 3/4 82 20 82 20 28 82 20 27.05~27.3 11.1
25 1 91 25 91 25 34 91 25 33.8~34.05 12.7
32 11/4 108 32 108 32 41 108 32 42.55~42.8 14.3
40 11/2 129 38 129 38 49 129 38 48.65~48.9 15.89
50 2 148 50 148 50 62 148 50 61.1~61.35 17.4
65 2 186 64 193 64 78
80 3 206 78 222 78 94
100 4 240 98 273 98 124

产品外形尺寸图
