Q671F气动对夹球阀
Q671气动对夹球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

Q671气动对夹球阀气动球阀中的一种,是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

特点及用途

该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

性能规范

公称通径DN(mm) 15-150
公称压力PN(MPa) 1.6 2.5
公称压力
PS(MPa)
强度试验 2.4 3.75
密封试验 1.76 2.75
材料\材料代号 C P R
主 要 零 件 阀 体 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti
球 体 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti
阀 杆 2Cr13 1Cr 18Ni 9Ti 0Cr 18Ni 12Mo2Ti
密封圈 增强聚四氟乙烯 对位聚苯
填 料 聚四氟乙烯 柔性石墨
适 用
工 况
适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃ - 250℃
执行器 型 号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GB12237 GB12221 GB9113 GB9131 GB13927

安装尺寸表

公称通径
DN(mm)
尺 寸(mm) 执 行 器 型 号
L D D1 D2 d b f Z-Md 可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

(以上选配仅供参考

具体选区用根据实际要求)
15 35 95 65 45 15 14 2 4-M12
20 38 105 75 55 19 14 4-M12
25 42 115 85 65 23.5 14 4-M12
32 50 135 100 78 30 16 4-M16
40 60 145 110 85 36 16 3 4-M16
50 70 160 125 100 45 16 4-M16
65 95 180 145 120 58 18 4/8-M16
80 118 195 160 135 67/76 20 8-M16
100 140 215 180 155 76/92 20 8-M16
125 175 245 210 185 100 22 8-M16
150 210 280 240 210 125 24 8-M16

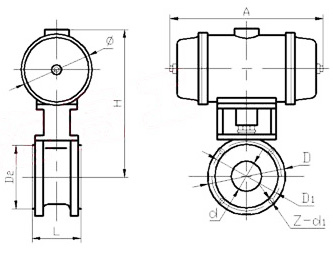

产品外形尺寸图

Q671F气动对夹球阀外形尺寸图
