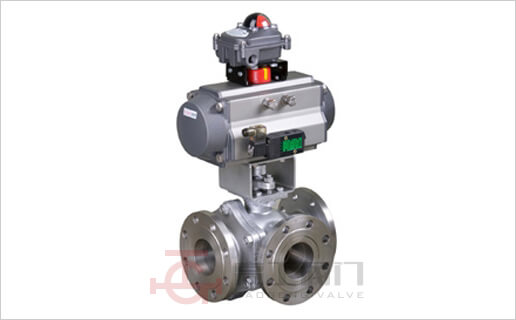

Q644气动三通球阀
Q644气动三通球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

三通球阀介质流向原理

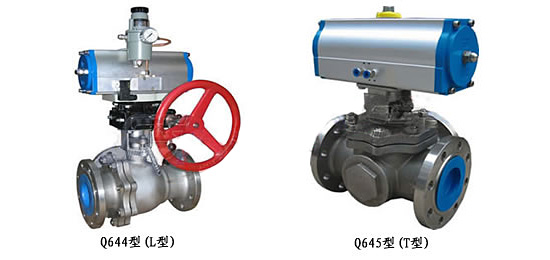

三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

结构特点及用途

1.结构紧凑、启闭迅速、流道畅通、流体阻力小。
2.密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3.一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4.维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
5.泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

执行标准

1.设计和制造:GB/T12237-1989; APl608。
2.检验和试验:GB/T13927-1992; APl 598。
3.法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
4.结构长度:JD-2002

性能规范

试验压力 单位:Mpa 使用范围

公称压力
PN
常温最大
工作压力
壳体
试验压力
气密封
试验压力
高压密封
试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
C1aSSl50 2.0 3.0 0.6 2.2





壳体材料 阀座材料 适用温度 适用介质
碳钢C型 聚四氟乙烯 ≤150℃ 水\蒸汽
对位聚苯 ≤300℃ 油晶等
铬镍钛钢P型 聚四氟乙烯 ≤150℃
硝酸类
对位聚苯 ≤200℃
铬镍钼钛钢R型 聚四氟乙烯 ≤150℃
醋酸类
对位聚苯 ≤200℃

主要零件材料

阀体\阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
ASTM WCB CF8 CF8M
球体  GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
ASTM 420 304 316
阀座\密封面
GB 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
ASTM 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
填料 GB 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
ASTM 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨 聚四氟乙烯 柔性石墨
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
ASTM A1942H A194-8 A194-8

主要连接尺寸

公称压力
PN
公称通径
DN
尺 寸(mm)
L L0 D K d Y b  z-do  Hw Hd
1.6MPa 50 260 130 165 125 100   16 4-ф18 205 265
65 320 160 185 145 120   18 4-ф18 245 295
80 320 160 200 160 135   20 8-ф18 305 345
100 370 185 220 180 155   20 8-ф18 340 420
125 510 255 250 210 185   22 8-ф18 425 465
150 510 255 285 240 2’0   24 8-ф23 450 505
200 580 290 340 295 265   26 12-ф23 480 525
250 670 335 405 355 320   30 12-ф25 530 565
300 760 380 460 410 375   30 12-ф25 585 630
350 850 425 520 470 435   34 16-ф25 625 675
400 980 490 580 525 485   36 16-ф30 670 710
450 1080 540 640 585 545   40 20-ф30 705 770
500 1220 610 715 650 608   44 20-ф34 765 825
600 1360 680 840 770 718   48 20-ф41 840 945
700 1750 875 910 840 788   50 24-ф41 1050 1110
800 1850 925 1025 950 898   52 24-ф41 1125 1220
900 2050 1025 1125 1050 998   54 28-ф41 1260 1315
1000 2150 1075 1255 1170 1110   56 28-ф48 1325 1385
1200 2450 1225 1485 1390 1325   58 32-ф54 1395 1450
2.5MPa 50 260 130 165 125 100   20 4-ф18 205 265
65 320 160 185 145 120   22 8-ф18 245 295
80 320 160 200 160 135   22 8-ф18 305 345
100 370 185 230 190 160   24 8-ф23 340 420
125 510 255 270 220 188   28 8-ф25 405 465
150 510 255 300 250 218   30 8-ф25 450 505
200 580 290 360 310 278   34 12-ф25 480 525
250 670 335 425 370 332   36 12-ф30 530 565
300 760 380 485 430 390   40 16-ф30 585 630
350 850 425 555 490 448   44 16-ф34 625 675
400 980 490 620 550 505   48 16-ф34 670 710
450 1080 540 670 600 555   50 20-ф34 705 770
500 1220 610 730 660 610   52 20-ф41 765 825
600 1360 680 845 770 718   56 20-041 840 945
700 1750 875 960 875 815   60 24-ф48 1050 1110
800 1850 925 1085 990 930   64 24-ф48 1125 1220
900 2050 1025 1185 1090 1025   66 28-ф54 1260 1315
1000 2150 1075 1320 1210 1140   68 28-ф58 1325 1385
1200 2450 1225 1520 1420 1350   72 32-ф58 1395 1450

4.0MPa
50 260 130 165 125 100 88 20 8-ф18 245 285
65 320 160 185 145 120 110 22 8-ф18 265 315
80 320 160 200 160 135 121 22 8-ф18 320 365
100 370 185 235 190 160 150 24 8-ф23 355 465
125 510 255 270 220 188 176 28 8-ф25 425 495
150 510 255 300 250 218 204 30 8-ф25 470 535
200 580 290 375 320 282 260 38 12-ф30 480 565
250 670 335 450 385 345 313 42 12-ф34 530 605
300 760 380 515 450 408 364 46 16-ф34 585 675
350 850 425 580 510 465 422 52 16-ф34 625 705
400 980 490 660 585 535 474 58 16-ф41 670 745
450 1080 540 685 610 560 524 60 20-ф41 705 795
500 1220 610 755 670 612 576 62 20-ф48 765 855
600 1360 680 890 795 730 678 62 20-ф54 840 985

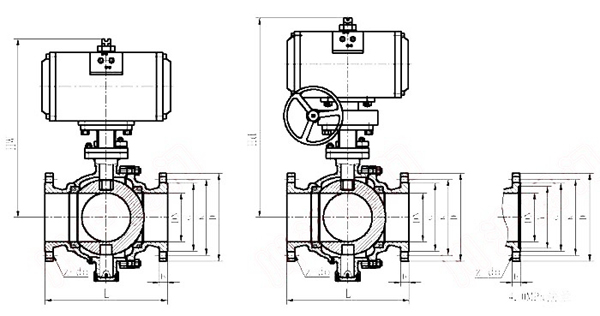

产品外形尺寸图
