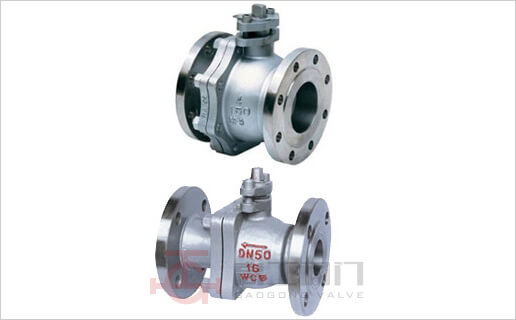

API/JIS API美标、JIS日标球阀
美标球阀日标球阀),是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

API/JIS API美标、JIS日标球阀本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等工作条件恶劣的介质,在各行业得到广泛应用。

产品特点

适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN 15-250 1/2"~10"

技术规范

设计依据 日标系列 美标系列
设计标准 BS5351 AP16D ANSI B16.34
法兰连接结构长度 JIS B2002 AP16D ANSI B16.10
结构长度(焊接) - AP16D ANSI B16.10
连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47
对焊端 - ANSI B16.25
试验和检验 JIS B2003 AP16D AP1598

试验压力

  试验压力(MPa)
磅级(Class) 壳体试验 密封试验
150 3.0 2.2
300 7.6 5.6
600 15.0 11.0
10K 2.4 1.5
20K 5.8 4.0

主要零件材料


名称
WCB类
CF8类
CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

主要外形及连接尺寸表
美标球阀

公称
压力
公称
通径
d L D D1 D2 b f Z-Φd H W
Class
150
1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
1" 25 127 108 79.5 51 12 1.6 4-16 95 170
1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
2" 51 178 152 120.5 92 16 1.6 4-19 120 200
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
3" 76 203 190 152.5 127 19 1.6 4-19 163 300
4" 102 229 229 190.5 157 24 1.6 8-19 182 400
5" 127 356 254 216 186 24 1.6 8-22 260 500
6" 152 394 279 241.5 216 26 1.6 8-22 280 800
8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300
1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
1" 25 165 124 89 51 18 1.6 4-19 95 170
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
2" 51 216 165 127 92 23 1.6 4-22 120 200
2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
3" 76 283 210 168.5 127 29 1.6 8-22 163 300
4" 102 305 254 200 157 32 1.6 8-22 182 400
5" 127 381 279 235 186 35 1.6 8-22 260 500
6" 152 403 318 270 216 37 1.6 12-22 280 800
8" 203 502 381 330 270 42 1.6 12-25 - 1100

日标球阀


公称
压力
公称
通径
d L D D1 D2 b f Z-Φd H W
JIS10K 15 15 108 95 70 52 12 1 4-15 79 135
20 20 117 100 75 58 14 1 4-15 84 135
25 25 127 125 90 70 14 1 4-19 95 170
32 32 140 135 100 80 16 2 4-19 103 170
40 38 165 140 105 85 16 2 4-19 111 200
50 50 178 155 120 100 16 2 4-19 120 200
65 64 190 175 140 120 18 2 4-19 153 300
80 76 203 185 150 130 18 2 8-19 163 300
100 100 229 210 175 155 18 2 8-19 182 400
125 125 356 250 210 185 20 2 8-23 260 500
150 150 394 280 240 215 22 2 8-23 280 800
200 200 457 330 290 265 22 2 12-23 - 1100
JIS20K 15 15 140 95 70 52 14 1 4-15 79 135
20 20 152 100 75 58 16 1 4-15 84 135
25 25 165 125 90 70 16 1 4-19 95 170
32 32 178 135 100 80 18 2 4-19 103 170
40 38 190 140 105 85 18 2 4-19 111 200
50 50 216 155 120 100 18 2 8-19 120 200
65 64 241 175 140 120 20 2 8-19 153 300
80 76 283 200 160 135 22 2 8-23 163 300
100 100 305 225 185 160 24 2 8-23 182 400
125 125 381 270 225 195 26 2 8-25 260 500
150 150 403 305 260 230 28 2 12-25 280 800
200 200 502 350 305 275 30 2 12-25 - 1100

产品外形尺寸图

美标球阀/日标球阀结构图
