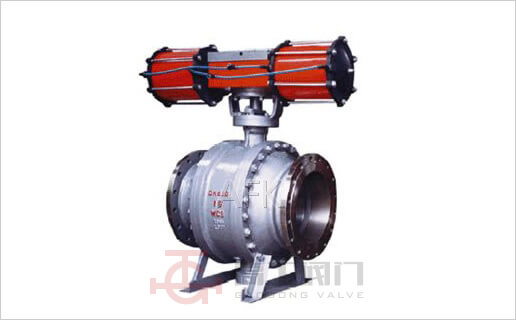

SQ641F喷煤粉、卸灰固定球阀
SQ641F喷煤粉\卸灰固定球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

SQ641F喷煤粉、卸灰固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。

产品特点

先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

特点及优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
5、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。

性能规范

公称通径DN(mm) 50-1200
公称压力PN(MPa) 1.6 2.5 4.0
公称压力
PS(MPa)
强度试验 2.4 3.8 6.0
密封试验 1.8 2.8 4.4
材料\材料代号 C P R
主 要 零 件 阀 体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球 体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀 杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 硬质合金
填 料 聚四氟乙烯 柔性石墨
适 用
工 况
适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃ - 300℃
执行器 型 号 AW/DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GB12237 GB12221 GB9113 GB9131 GB13927

安装尺寸表

公称通径
DN(mm)
尺 寸(mm) 执 行 器 型 号
1.6MPa 2.5MPa 4.0MPa
L D D1 B Z-фD L D D1 B Z-фD L D D1 B Z-фD 可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

(以上选配仅供参考具体

选区用根据实际要求)
50 203 160 125 16 4-18 216 160 125 20 4-18 216 160 125 20 4-18
65 222 180 146 18 4-18 241 180 145 22 8-18 241 180 145 22 8-18
80 241 195 160 20 8-18 283 195 160 22 8-18 283 195 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 305 230 190 24 8-23
125 356 245 210 22 8-18 381 270 220 28 8-25 381 270 220 28 8-25
150 394 280 240 24 8-23 403 300 250 30 8-25 403 300 250 30 8-25
200 457 335 295 26 12-23 502 360 310 34 12-25 502 375 320 33 12-30
250 533 405 355 30 12-25 586 425 370 36 12-30
300 610 460 410 30 12-25 648 485 430 40 16-30
350 686 520 470 34 16-25 762 550 490 44 16-34
400 762 580 525 36 16-30 838 610 550 48 16-34
450 864 640 585 40 20-30 914 660 600 50 20-34
500 914 705 650 44 20-34 991 730 660 52 20-41

产品外形尺寸图

SQ641F喷煤粉、卸灰固定球阀结构图
