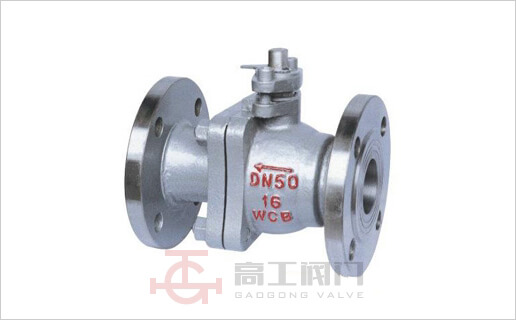

Q41H/W硬密封球阀
Q41H/W硬密封球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

Q41H/W硬密封球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

特点及优点

  1. 手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
  2. 阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
  3.
  4. 阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
  5. 根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
  6. 密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
  7.
  8. 球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所

主要零件材料及性能

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

PN1.6MPa主要连接尺寸及重量

公称通经DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN1.6PMPa尺寸及重量

公称通经DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 107 95 107 142 152 178 252 272 342
W 130 130 160 200 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6.5 9 12 20 25 44 75 105 200

产品外形尺寸图

Q41H/W硬密封球阀结构图
