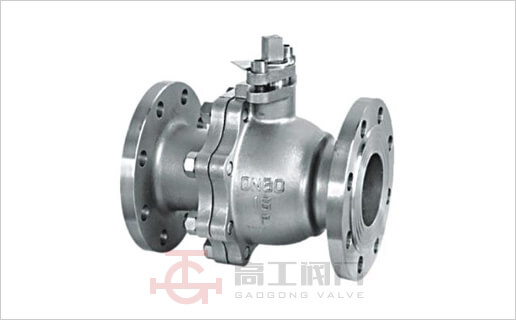

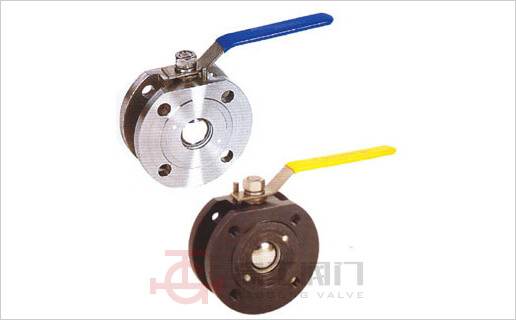

Q41F不锈钢球阀
Q41F不锈钢球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

Q41H/W硬密封球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

产品特征

  • 适用介质:水、气、油品、天然气和酸碱腐蚀性介质
  • 适用温度:-196~350℃
  • 驱动方式:手动、气动、电动、液动等
  • 公称通径:DN15~250mm 1/2"~10"

产品特点

  1. 阀门结构简单、体积小、重量轻、流阻小、节能效果好,介质流过该阀时,相当于流过一段直通的管道,此流体阻最小
  2. 流体进、出该阀方向可任意选择,具有双向作用。
  3. 本公司生产阀门管件连接方式有:内螺纹、法兰、对焊、插焊、快装等!其安装有,水平管道,垂直管道均可安装等。
  4. 操作方便,开关迅速,手柄操作只需转动90度即可实现开关。气动,电动可任意调动。
  5. 防渗漏效果极佳,具开关寿命可高出其他设备5-10倍。

主要部件材料说明

阀体:精铸不锈钢铸造;
手柄:不锈钢;
密封:聚四氟乙稀和耐高温密封!

主要零件及材质

序号
No.
零件名称 材质
GB ASTM
1 阀体 WCB A216-WCB
2 密封圈 PTFE PTFE
3 球体 1Cr18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 右体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢 B12.10-304/F.G
8 填料 PTFE PTFE
9 填料压盖 WCB A216-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 Kt33 A47-667 Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

技术规范

设计依据 GB API
设计标准 GB/T12237 API6D ANSI B16.34
法兰连接结构长度 GB/T12221 API6D ANSI B16.10
结构长度(焊接) GB/T15188.1 API6D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5 B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 API6D API598

试验压力

压力等级 试验压力(Mpa)
公称压力(PN) 磅级(class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

产品外形尺寸图

Q41F不锈钢球阀结构图
