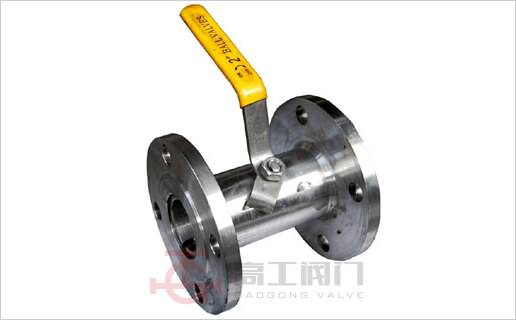

Q41F法兰球阀
Q41F法兰球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q41F法兰球阀结构简单、体积小、重量轻、流阻小、节能效果好,适用温度为-196~350℃。只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

产品特征

  • 公称压力:1.6-4.0MPa
  • 适用温度范围:-20~232℃~350℃
  • 适用介质:水、油、气体某些腐蚀性液体

主要连接尺寸及重量

公称通经 d d2 L D D1 D2 b f Z-d1 H W
DN(mm) in
15 1/2" 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 1-1/4" 22 32 126 135 100 78 16 2 4-18 85 145
40 1-1/2" 26 38 136 145 110 85 16 3 4-18 90 145
50 2" 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2-1/2" 46 60 170 180 145 120 20 3 8-18 110 190

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q41F-16C
Q41F-25C
Q41F-40C
A105、45 1Cr18/1Cr18Ni9Ti 不锈钢SS304 聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL
聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q41F-16P
Q41F-25P
Q41F-40P
SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸类 Q41F-16R
Q41F-25R
Q41F-40R
SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

产品外形尺寸图

Q41F法兰球阀结构图
