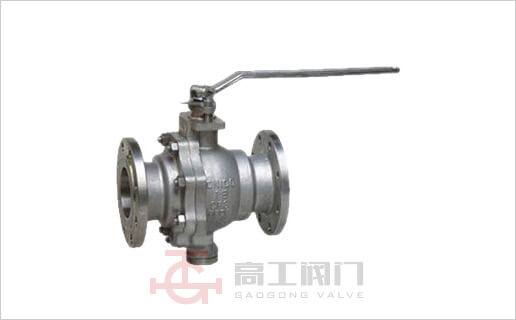

Q47H金属硬密封固定球阀
Q47H金属硬密封固定球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

概述

Q47H金属硬密封固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

产品特点

  1. 采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
  2. 采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
  3. 根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能更好。
  4. 本身具有防火防静电功能。
  5. 该结构球阀应按规定流向使用。

公称通径:DN50-300mm 2"-12"
公称压力:PN1.6-6.4MPa
CLASS:150-600Lb
JIS:10-20K

主要零件及材质

序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 弹簧 60Si2aMn AISI 9260
3 密封圈 PTFE PTFE
4 垫片 PTFE PTFE
5 排污螺母 25 A105
6 "0" 型密封圈 橡胶 橡胶
7 底盖 25 A105
8 螺钉 35 A193-B7
9 固定轴 1Cr13 A276-410
10 滑动轴承 PTFE& PTFE&
11 球体 1C18Ni9Ti SS304
12 阀盖 WCB A216-WCB
13 阀座 25 A105
14 阀杆 1Cr33 A276-410
15 螺柱 35CrMoA A193-B7
16 螺母 35 A194-2H
17 压套 25 A105
18 填料 PTFE PTFE
19 支架 WCB A216-WCB
20 填料压盖 WCB A2116-WCB
21 键 Key 45 AISI C 1045

技术规范

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79 Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

试验压力

压力等级 试验压力(MPa)
公称压力(PN) 磅级(Class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

国标固定球阀

PN1.6MPa主要连接尺寸用重量

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600 1600 4500
电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1115
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
气动 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 2840

PN2.5MPa主要连接尺寸用重量

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 420 420 400 400 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650
气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

PN4.0MPa主要连接尺寸及重量

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 420 420 400 400 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650
气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

PN6.4MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 150 200 250 300 350 400 500, , 600 700
d1 50 65 80 100 150 200 250 300 337 387 489 591 686
L 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 23 35 49 91 192 355 640 880 1100 1540 2800 5300 5700
电动 H2 - - - - 554 574 731 771 867 802 979 1085 1148
L1 - - - - 235 235 400 400 410 410 420 690 690
气动 H3 340 - - 479 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 576 756 1060 1060 1360 1360 2840 2840 3300 3300

PN10.0MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 150 200 250 300 350 400 500 600 700
d1 50 65 80 100 150 200 250 300 337 387 489 591 686
L 292 330 356 406 559 660 787 838 889 991 1194 1397 1549
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 35 38 55 102 232 390 710 960 1700 1970 3250 5800 6700
电动 H2 - - - - 569 658 694 765 825 917 998 1098 1185
L1 - - - - 235 259 400 410 410 420 690 690 690
气动 H3 340 - - 479 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 576 756 1060 1060 1360 1360 2840 2840 3300 3300

美标固定球阀

Class150Lb主要连接尺寸及重量

公称通径DN 2" 21/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt(Kg) 12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500 5940 7540 9320
电动 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115 - - -
L1 - - - - - 235 235 235 259 400 400 - 410 410 410 - - -
气动 H3 274 379 389 479 552 666 736 926 159 1127 1393 1468 1538 1370 1450 - - -
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840 - - -

Class300Lb主要连接尺寸及重量

公称通径DN 2" 21/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt(Kg) 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 7860 8684 10300
电动 H2 - - - - - 235 235 400 400 410 410 - 420 690 690 - - -
L1 - - - - - 74 350 350 420 420 400 - 400 410 650 - - -
气动 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 - - -
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 - - -

Class400Lb主要连接尺寸及重量

&, lt;, TD vAlign=top> 498

公称通径DN 2" 21/2" 3" 4" 6" 8" 10" 12" 14" 16" 20" 24" 28"
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
BW 295 333 359 410 600 676 765 829 905 1060 1241 1410
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 23 35 49 91 192 355 640 880 1100 1540 2800 530 5700
电动 H2 - - - - 554 574 931 771 867 805 979 1085 1147
L1 - - - - 235 235 400 400 410 410 420 690 690
气动 H3 340 - - 576 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 479 756 1060 1060 1360 1360 2840 2840 3300 3300

Class600Lb主要连接尺寸及重量

公称通径DN 2" 21/2" 3" 4" 6" 8" 10" 12" 14" 16" 20" 24" 28"
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 432 559 660 787 838 889 991 1194 1397 1549
BW 295 333 359 435 562 664 791 841 892 994 1200 1407 1562
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 35 38 55 102 232 390 710 960 1700 1970 3250 5800 6700
电动 H2 - - - - 569 658 694 765 825 917 998 1098 1185
L1 - - - - 235 259 400 410 410 420 690 690 690
电动 H3 340 - - 479 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 576 756 1060 1060 1360 1360 2840 2840 3300 3300

Class900Lb主要连接尺寸及重量

公称通径DN 2" 21/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24"
d1 51 64 76 102 152 203 254 305 327 375 426 473 572
L RF 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549
BW 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568
H 217 241 259 297 360 322 420 470 510 600 700 720 810
手动 H1 126 158 191 216 270 394 502 572 675 762 866 894 965
E 116 116 116 116 171 171 257 257 150 150 180 180 220
F 350 350 350 350 420 420 400 400 410 410 650 650 735
W 600 600 600 600 800 800 800 800 800 800 800 800 800
Wt(Kg) 50 60 80 125 270

产品外形尺寸图

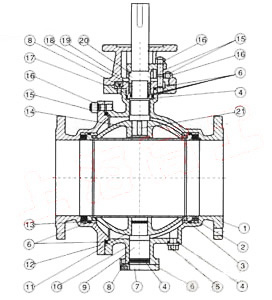

Q47H金属硬密封固定球阀结构图
