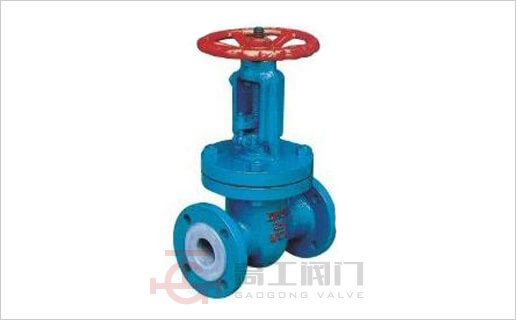

ZG941F46衬里楔式闸阀
ZG941F46衬里楔式闸阀是一种最带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的损坏。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

ZG941F46衬里楔式闸阀是一种最带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

结构特点

  • 阀体有扁体和圆体两种形状:GB阀门采用圆体,ANSI磅级阀门DN≤300Lb采用扁体,DN≥400Lb采用圆体,阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部名衬FEP(F46)等氟塑料;
  • 密封副为FPF(F46)/ FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
  • 填料采用PTFE(F4)标准填料,密封性能好,维修更换方便;
  • 带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
  • 介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。

性能规范

设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
GB/T12233
(GB/T12235)
GB/T 12221 JB/T 78;JB/T 79 GB/T 13927 GB/T 12220 JB/T 7928

零部件材料

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z G P R PL PL
1 阀体 / 端盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体 / 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18NI12Mo2TI 00Cr18NI10 00Cr17Ni14Mo2
3 衬里 / 阀座 PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4 填料 / 压盖 PTFE(F4) PTFE(F4) PTFE(F4)
5 填料 35 1Cr17NI2 1Cr17Ni2
6 活节螺栓 ZCuA110Fa3 ZCuA110Fa3 ZCuA110Fa3
7 阀杆螺母 35 1Cr18Ni2 1Cr18Ni2
8 紧固螺栓 35 1Cr18Ni2 1Cr18Ni2
9 螺母 45 0Cr18NI9 0Cr18NI9
10 手 轮 WCB WCB WCB

规格尺寸表

公称通径 标准值 参考值
DN
(mm)
NPS
(inch)
L D D1 D2 1 b z- φ d DO H H1 WT(kg)
PN0.6MPa
15 1/2 130 80 55 40 2 12 4- φ 12 100 100 120 5
20 3/4 150 90 65 50 2 14 4- φ 12 100 120 140 8
25 1 160 100 75 60 2 14 4- φ 12 120 130 150 7
32 11/4 180 120 90 70 2 16 4- φ 14 120 156 185 10
40 11/2 240 130 100 80 3 16 4- φ 14 160 165 205 18
50 2 250 140 110 90 3 16 4- φ 14 160 350 400 25
65 21/2 270 160 130 110 3 16 4- φ 14 180 370 435 30
80 3 280 185 150 125 3 18 4- φ 18 180 460 510 43
100 4 300 205 170 145 3 18 4- φ 18 220 495 595 58
125 5 325 35 200 175 3 20 8- φ 18 220 610 735 100
182 6 350 280 225 200 3 20 8- φ 18 240 670 820 115
200 8 400 315 230 225 3 22 8- φ 23 240 815 1015 145
250 10 450 70 335 310 3 24 12- φ 23 240 965 1215 230
300 12 500 435 385 362 4 24 12- φ 23 280 1140 1440 335
350 14 550 485 445 412 4 26 12- φ 23 280 1275 1625 540
400 16 600 535 485 462 4 28 16- φ 23 320 1445 1845 670
450 18 650 590 550 518 4 28 16- φ 23 320 1530 1980 780
500 20 700 640 600 568 4 30 16- φ 23 360 1725 2225 850
PN 1.0MPa
15 1/2 130 95 65 45 2 14 4- φ 14 100 110 125 6
20 3/4 150 105 75 55 2 16 4- φ 14 100 120 140 7
25 1 160 115 85 65 2 16 4- φ 14 120 132 155 8
32 11/4 180 135 100 78 2 18 4- φ 18 120 156 185 11
40 11/2 240 145 110 85 3 18 4- φ 18 160 167 210 20
50 2 250 160 125 100 3 20 4- φ 18 160 358 410 28
65 21/2 270 180 145 120 3 20 4- φ 18 180 375 440 32
80 3 280 195 160 135 3 22 4- φ 18 180 435 515 45
100 4 300 215 180 155 3 22 8- φ 18 220 500 600 60
125 5 325 245 210 185 3 24 8- φ 18 220 615 740 110
150 6 350 280 240 210 3 24 8- φ 23 240 675 825 120
200 8 400 335 295 265 3 26 8- φ 23 280 820 1020 150
250 10 450 390 350 320 3 28 12- φ 23 320 970 1220 240
300 12 500 440 400 368 4 28 12- φ 23 320 1145 1440 340
350 14 550 5000 460 428 4 30 16- φ 23 360 1280 1630 550
400 16 600 565 515 482 4 32 16- φ 25 400 1450 1850 680
450 18 650 615 565 532 4 32 20- φ 25 500 1538 1988 795
500 20 700 670 620 585 4 34 20- φ 25 500 1730 2230 880
PN1.6MPa
15 1/2 130 95 65 45 2 14 4- φ 14 120 110 130 7
20 3/4 150 105 75 55 2 16 4- φ 14 120 120 140 8
25 1 160 115 85 65 2 16 4- φ 14 120 135 160 9
32 11/4 180 135 100 78 2 18 4- φ 18 160 160 190 13
40 11/2 240 145 110 85 3 18 4- φ 18 160 170 220 25
50 2 250 160 125 100 3 20 4- φ 18 160 360 410 32
65 21/2 270 180 145 120 3 20 4- φ 18 180 380 440 38
80 3 280 195 160 135 3 22 8- φ 18 180 440 520 50
100 4 300 215 180 155 3 24 8- φ 18 240 500 600 68
125 5 325 245 210 185 3 26 8- φ 18 240 615 740 125
150 6 350 280 240 210 3 28 8- φ 23 280 680 830 170
200 8 400 335 295 265 3 30 12- φ 23 280 820 1020 210
250 10 450 405 355 320 3 32 12- φ 25 320 960 1230 260
300 12 500 460 410 375 3 34 12- φ 25 320 1150 1450 480
350 14 550 520 470 435 4 38 16- φ 25 400 1285 1635 620
400 16 600 580 525 485 4 40 16- φ 25 400 1455 1855 805
450 18 650 640 585 545 4 44 16- φ 30 500 1545 1990 880
500 20 700 705 650 608 4 46 20- φ 34 500 1735 2235 920
PN 2.5MPa
15 1/2 130 95 65 45 2 16 4- φ 14 120 110 130 8
20 3/4 150 105 75 55 2 16 4- φ 14 120 130 140 9
25 1 160 115 85 65 2 16 4- φ 14 160 136 160 10
32 11/4 180 135 100 78 2 18 4- φ 18 160 160 190 14
40 11/2 240 145 110 85 3 18 4- φ 18 180 170 220 28
50 2 250 160 125 100 3 20 4- φ 18 180 360 410 36
65 21/2 270 180 145 120 3 22 8- φ 18 240 380 440 45
80 3 280 195 160 135 3 22 8- φ 18 240 440 520 58
100 4 300 230 190 160 3 24 8- φ 23 280 500 600 78
125 5 325 270 220 188 3 28 8- φ 25 280 615 740 143
150 6 360 300 250 215 3 30 8- φ 25 320 680 830 178
200 8 400 360 310 278 3 35 12- φ 25 320 820 1020 243
250 10 450 425 270 332 3 36 12- φ 30 400 980 1230 275
300 12 500 485 430 390 4 40 16- φ 30 400 1150 1450 520
PN4.0MPa
15 1/2 130 95 65 46 2 14 4-φ14 160 220 240 9
20 3/4 150 105 75 56 2 16 4- φ 14 180 256 280 12
25 1 160 115 85 65 3 16 4- φ 14 180 275 305 14
32 11/4 180 140 100 76 3 18 4- φ 18 200 285 318 16
40 11/2 200 150 110 84 3 18 4- φ 18 200 320 365 29
50 2 250 165 125 99 3 20 4- φ 18 280 371 425 33
65 21/2 280 185 145 118 3 22 8- φ 18 280 393 463 46
80 3 310 200 160 132 3 24 8- φ 18 320 455 435 53
100 4 350 235 190 156 3 24 8- φ 18 360 551 660 80
125 5 400 270 220 184 3 26 8- φ 26 400 634 755 128
150 6 450 300 250 211 3 28 8- φ 26 400 708 860 155
200 8 550 375 320 284 3 34 12- φ 30 450 858 1060 265
250 10 650 450 335 315 3 38 12- φ 33 550 1015 1270 370
300 12 750 515 450 409 4 42 16- φ 33 640 1200 1580 550

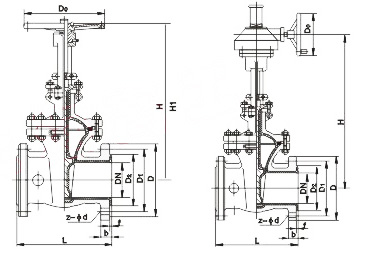

产品外形尺寸图

ZG941F46衬里楔式闸阀外形尺寸图
