D71X D371X蝶阀
D71X D371X蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要规格尺寸

公称直径DN(mm) 尺寸 工作压力Mpa 重量~ kg/ 台 操作 工作温度
D1 D2 D3 L1 L H1 H2 n- φ
D2 JIS DIN ANSI RPP PVDF
125 131 210 210 210 8.50 250 300 70 163 93 8-18 0.5 4.8 5.7 蜗轮式 RPP
-14~100
PVDF
-40~135

150 153 240 240 240 9.50 285 300 74 176 93 8-22 0.5 5.5 6.5
200 204 295 290 295 11.75 340 180 87 210 93 12-22 0.4 19 22
250 255 350 355 350 14.25 395 180 114 240 93 12-22 0.3 28 32
300 307 400 400 400 17.00 445 180 114 270 93 12-22 0.3 34 39
350 358 460 445 460 18.75 505 180 127 300 93 16-22 0.3 52 59
400 389 515 510 515 21.25 580 240 140 350 108 16-22 0.3 78 89
450 446 565 565 565 22.75 615 240 152 370 108 20-26 0.2 76 84
500 494 620 620 620 25.00 670 260 152 400 108 20-26 0.2 84 96
600 590 725 730 725 29.50 780 260 178 465 108 20-30 0.2 105 112

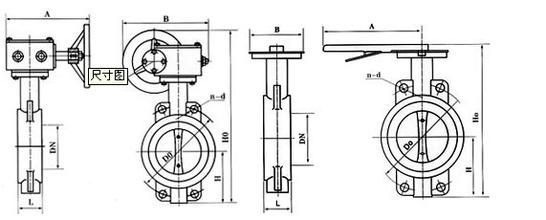

产品外形尺寸图

D71X D371X蝶阀外形尺寸图
