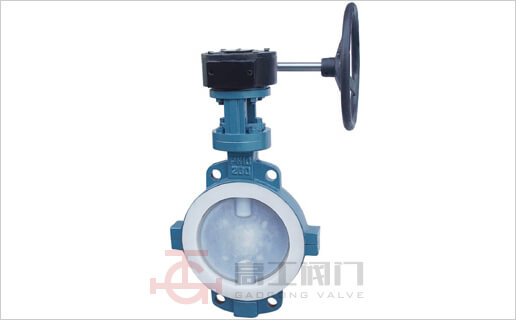

D371F46衬里蝶阀
D371F46衬里蝶阀适用在 -50℃~150℃ 的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点

  • 中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
  • 四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
    • a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
    • b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
    • c.轴的径向采用O型圈与金属垫的组合;
    • d.阀座镶在有弹性条的阀体的槽内;
  • 采用可调弹性弹子定位。定位准确,结构简单。

性能规范

设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
MSS SP-67 MSS SP-67
ANSI B16.10
ANS1B 16.5
API 605
API598 MSS SP-25 MSS SP-67

零部件材料

序号 零件名称 灰铸铁 铸钢 不锈耐酸锈钢   超低碳不锈耐酸锈钢
Z C P R PL RL
1 阀体 A126-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
2 蝶板 A216-WCB A105 A351-CF8 A351-CF8M A351-CF3 A351-CF3M
3 阀杆 A182-F6 A182-F304 A182-F316 A182-F304L A181-F316L
4 衬里 / 阀座 PIFE ( F4 、 PCTFE ( F48) 、 PFA (可溶性 F4 )
5 紧固销 A182-F6 A182-F304 A182-F316
6 填料 PTFE ( F 4 ) PTFE ( F4 )
7 填料压盖 A216-WCB CF8 CF8M CF3 CF3M
8 支架 A216-WCB A351-CF8. A351-CF8
9 紧固螺栓 A193-87 A193-B8M A193-B8M
10 螺母 A194-2H A194-8 A194-8

规格尺寸表

公称通径   标准值 参考值
DN
(mm)
NPS
inch
L D D1 D2 f b Z- φ d W D0 H WT(kg)
Class125Lb/150Lb
80 3 127 190 152.5 127 2 19 4- φ 19 250   170 14
100 4 127 229 190.5 157 2 24 8- φ 19 300   180 16
125 5 127 254 216 186 2 24 8- φ 22 300   275 18
150 6 127 279 241.5 216 2 26 8- φ 22   200 295 42
200 8 152.4 343 298.5 270 2 29 8- φ 22   200 320 78
250 10 203.2 406 362 324 2 31 12- φ 25   240 385 120
300 12 203.2 483 432 381 2 32 12- φ 25   240 390 145
350 14 203.2 533 476 413 2 35 12- φ 29   280 450 202
400 16 203.2 597 540 470 2 34 16- φ 29   280 510 235
450 18 203.2 635 579 533 2 40 16- φ 32   320 540 358
500 20 203.2 813 635 584 2 43 20- φ 32   320 570 420
600 24 203.2 887 749.5 692 2 58 20- φ 35   360 660 750
750 30 304.2 1057 846 813 2 45 44- φ 23   360 710 1030
900 36 304.2 1226 1009.7 972 2 53 44- φ 25   380 780 1700
1000 42 304.2 1392 1171.4 1130 2 59 48- φ 29   400 885 18200
1200 48 381 1392 1335 1289 2 65 44-32   400 990 2060
Class300Lb
80 3 127 210 168.5 127 2 29     250 170 16
100 4 127 254 200 157 2 32     300 180 18
125 5 127 279 235 186 2 35     300 275 20
150 6 127 318 270 216 2 37       295 48
200 8 152.4 445 330 270 2 42       320 88
250 10 203.2 521 387.3 324 2 48       385 145
300 12 203.2 584 451 381 2 51       390 157
350 14 203.2 648 514.5 413 2 54       460 222
400 16 203.2 711 571.5 470 2 58       510 353
450 18 203.2 771 628.5 533 2 61       540 405
500 20 203.2 775 686 584 2 64       570 450

产品外形尺寸图

D371F46衬里蝶阀外形尺寸图
