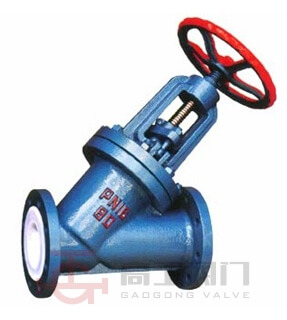

J45F46衬里截止阀
J45F46衬里截止阀的启闭是靠旋转手轮,使阀杆作轴向运动时,带动阀瓣升降而达到的。当手轮顺时针方向旋转时阀瓣下降。将通路截断。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

阀体内腔表面以及阀盖、阀瓣、和阀杆等零件与介质接触部分的表面,均衬有聚全氟乙丙烯塑料。故具有最佳的耐腐蚀性能。适用于多种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。

FEP(F46)、PCTFE(F3)衬氟直流截止阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

性能规范

设计规范
结构长度
连接法兰
试验与检验
产品标识
供货规范
GB/T12233
(GB/T12235)
GB/T 12221
JB/T 78;JB/T 79
GB/T 13927
GB/T 12220
JB/T 7928

零件材质表

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
G
P
R
PL
PL
1
阀体 / 端盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球体 / 阀杆
35
2Cr18
1Cr18Ni9
1Cr18NI12Mo2TI
00Cr18NI10
00Cr17NI14Mo2
3
衬里 / 阀座
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4
填料 / 压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活节螺栓
35
1Cr18Ni2
1Cr18Ni2
7
阀杆螺母
ZCuA110Fa3
ZCuA110Fa3
ZCuA110Fa3
8
紧固螺栓
35
1Cr18Ni2
1Cr18Ni2
9
螺母
45
0Cr18NI9
0Cr18NI9
10
手 轮
WCB
WCB
WCB

规格尺寸表

公称通径
标准值
参考值
DN
(mm)
NPS
(inch)
L
D
D1
D2
1
b
z- φ d
DO
H
H1
WT(kg)
PN 1.0MPa
15
1/2
180
95
65
45
2
14
4- φ 14
100
235
260
6.5
20
3/4
150
105
75
55
2
16
4- φ 14
100
240
265
7
25
1
160
115
85
65
2
16
4- φ 14
120
245
270
7.8
32
11/4
180
135
100
78
2
18
4- φ 18
140
255
285
11
40
11/2
200
145
110
85
3
18
4- φ 18
140
265
315
13
50
2
230
160
125
100
3
20
4- φ 18
160
295
330
15
65
21/2
290
180
145
125
3
20
4- φ 18
180
350
395
23
80
3
310
192
160
135
3
22
4- φ 18
240
395
445
38
100
4
350
215
180
155
3
22
8- φ 18
240
450
490
42
125
5
400
245
210
185
3
24
8- φ 18
280
525
555
55
182
6
480
280
240
210
3
24
8- φ 18
320
605
646
77
200
8
495
335
295
165
3
26
8- φ 23
360
645
765
135
250
10
622
390
350
320
3
28
12- φ 23
400
685
805
220
300
12
698
440
400
368
4
28
12- φ 23
400
710
414
277
350
14
787
500
460
428
4
30
16- φ 23
450
750
855
320

产品外形尺寸图

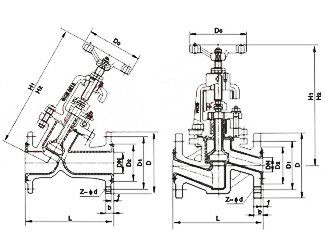

J45F46衬里截止阀外形尺寸图
