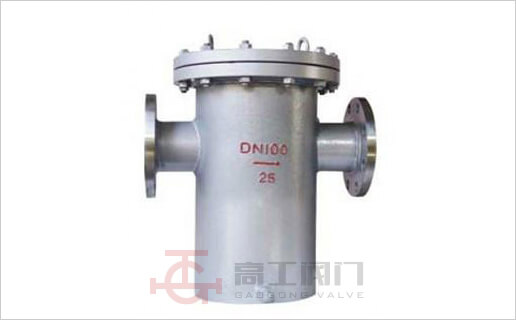

SBL14型篮式过滤器
SBL14型篮式过滤器是除去液体中含有少量固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作;也是提高产品纯度、净化气体的小型设备。因此,广泛应用于石油、化工、化纤、医药、食品等工业。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要技术参数

本过滤器有壳体、排污盖、滤芯、滤网、螺柱等组成。网眼总面积是入口管道面积的3~4倍,压差为0.05~0.15,压力在设计有不同。

SBL14型法兰连接直通平底篮式过滤器 PN1.6~4.0MPa DN20~250 壳体材料:CS SS

公称通径
( DN )
主要尺寸
φ L H H1 W
20/25 115 260 250 150 M16
32 168 350 285 180 M16
40 219 420 340 230 M16
50 219 420 370 280 M16
65 219 420 425 285 M16
80 273 480 425 285 M16
100 273 480 520 365 M16
150 273 500 580 380 M16
200 325 550 670 460 M16
250 425 750 860 625 M22

产品外形尺寸图

SBL14型篮式过滤器外形尺寸图
