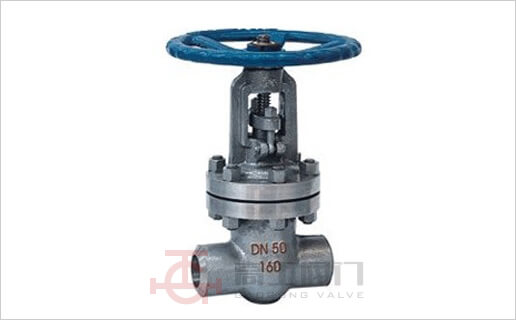

Z61Y焊接式闸阀
Z61Y焊接式闸阀适用于公称压力PN16.0-32.0Mpa,工作温度≤540℃(其中P57170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276420 A276304 A276304(L) A276316(L)
3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L)
4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182F22 A182F304(L) A182F316(L)
7 螺栓 A193B7 A193B16 A193B8 A193B8M
8 销钉 A276420 A182F304
9 填料压套 A276410 A182F304(L) A182F316(L)
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 A105 A182F11 A182F304(L) A182F316(L)
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276420
14 锁紧螺母 A1942H A1944 A1948 A1948M
15 铭牌 SS
16 手轮 A197
17 垫片 A473431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~540℃ —29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 92 111 111 120 120 140 178 210
H(开) 169 197 197 236 246 283 330 354
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5
焊接式 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22.0

产品外形尺寸图

Z61Y焊接式闸阀外形尺寸图
