Z540H/Y铸钢伞齿轮驱动闸阀
Z540H/Y铸钢伞齿轮驱动闸阀具有流体阻力小,适用的压力、温度范围大等特点,是一种常用的截断阀,用于截断或接通管路中的介质.通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

结构特点

  • 符合国内外先进标准的要求,密封可靠,性能优良。
  • 阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
  • 采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
  • 可采用多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
  • 开发了PN1.0MPa的低压碳钢闸阀,可替代铁制闸阀,有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀,密封性能不可靠等问题。
  • 开发了PN1.0MPa的低压不锈钢系列闸阀,能适用于各种腐蚀性介质工况,降低成本,节约材料。

产品参数

  • 型号: Z540H/Y
  • 口径: 80~600mm
  • 压力: 1.6MPa~25.0MPa
  • 材质: 铸钢、铸铁、不锈钢

设计与制造标准

  • 设计与制造: GB12234
  • 法兰尺寸: JB/T79 GB89113
  • 结构长度: GB12221
  • 检验与试验: JB/T9092

安装尺寸及重量:

GB 1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa

1.6MPa
2.5MPa
4.0MPa
6.4MPa
10.0MPa
16.0MPa
25.0MPa
DN
500
600
450
500
600
400
450
500
350
400
350
150
200
80
100
L
700
800
650
700
800
950
1050
1150
850
950
850
600
750
470
550
H
2180
2560
2050
2180
2600
1770
1820
1880
1745
1820
1450
995
1225
680
780

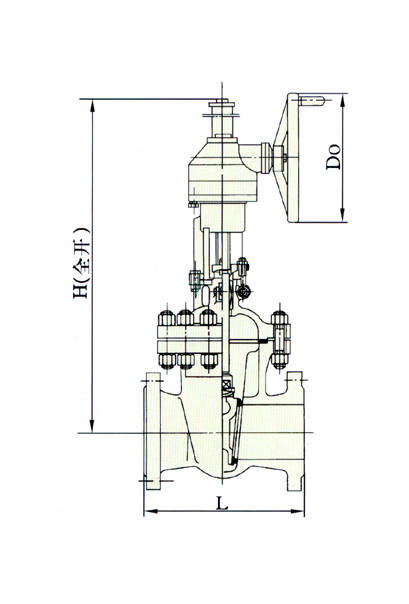

产品外形尺寸图

Z540H/Y铸钢伞齿轮驱动闸阀外形尺寸图
