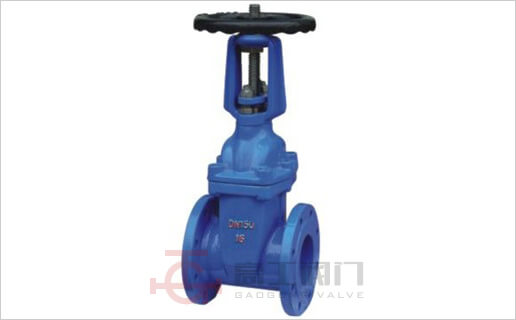

Z44X/RRHX明杆弹性座封闸阀
Z44X/RRHX明杆弹性座封闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品特点

  • 型号： Z44X/RRHX
  • 口径： 50～400mm
  • 压力： 1.0～2.5MPa
  • 材质： 铸钢、球墨铸铁、不锈钢

主要零部件材料

名 称 材 质
阀 体 灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板 球 墨 铸 铁 +三 元 乙　丙　或　丁　腈　橡　胶
中 口 垫 丁 腈 橡 胶、三 元 乙　丙　
密 封 圈 丁 腈 橡 胶
支 架 灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆 不 锈 钢
螺 栓 不 锈 钢
压 盖 球 墨 铸 铁、铸 钢
阀　杆　螺　母 铜　合　金
手 轮 （传 动 帽） 可 锻 铸 铁

主要技术参数

  • 公称压力：1.0～2.5MPa 　
  • 工作温度：0～80℃　　
  • 法兰标准：GB/T 17241.6 GB9113
  • 公称通经：50～400mm　
  • 适用介质：水、油、气等　试
  • 验标准：GB13927 AP1598

主要外形连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
H 322 332 350 420 581 581 736 882 1009 1300 1380
H1 374 398 429 524 721 736 942 1031 1117 1655 1805

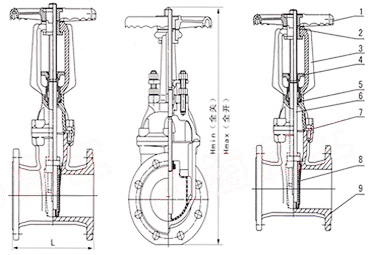

产品外形尺寸图

Z44X/RRHX明杆弹性座封闸阀外形尺寸图
