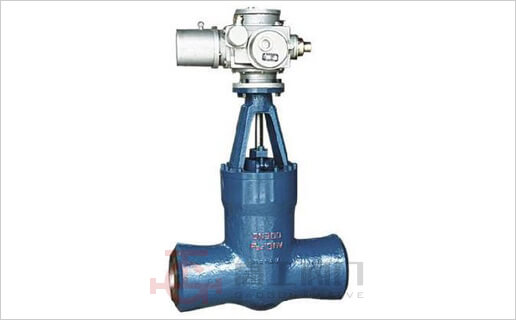

Z960Y电动焊接闸阀
Z960Y电动焊接闸阀，由焊接式闸阀配备电动执行机构组合而成，支管两端为焊接的结构，中部采用无阀盖压力自紧式，通过电动装置电源驱动使阀杆做升降运动，从控制闸阀的启闭。主要用于水、蒸汽、油品、过热蒸汽管道等高温高压场合使用。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

概述

Z960Y电动焊接闸阀，由焊接式闸阀配备电动执行机构组合而成，支管两端为焊接的结构，中部采用无阀盖压力自紧式，通过电动装置电源驱动使阀杆做升降运动，从控制闸阀的启闭。主要用于水、蒸汽、油品、过热蒸汽管道等高温高压场合使用，压力一般在PN25.0MPa以内。具有耐磨、耐高温、抗腐蚀等优点，既能就地操作，也可以进行远距离控制。

产品特点

  • 设计制造按JB/T3595等标准，可与国产设备配套使用
  • 阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。
  • 闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
  • 阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
  • 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

产品引用标准

  • 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
  • 结构长度按E101的规定或按用户提供尺寸
  • 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

主要零件的材料说明


产品型号 Product type
公称压力PN(MPa)Nominal pressure		 试验压力(MPa)Test pressure 工作压力(MPa)
Working pressure		 工作温度(℃)
Working temperature		 适用介质
Appicable medium
强度试验
Sheel test		 密封试验/上密封实验
Seal test
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽、Water,steam
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽 Steam
Z960Y-P54170 - 48.0 36.0 P5417 ≤540
主要零件材料Matecrial for main parts
零件名称Part name 材料牌号Material designation
阀体Body WCB WC6 WC9
阀板Disc WCB WC6 WC9
阀盖Bonnet 25 12Cr1Mo1VA
阀杆Stem 1Cr17Ni2 20Cr1Mo1VA
阀座Seat 25 12Cr1Mo1VA
密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel
填料Packing 增强柔性石墨Fexible graphite
支架Yoke WCB WCB或WC6
阀杆螺母Stem nut 45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring 1Cr13 20Cr1MoVA

主要外形尺寸

公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置Electric dewice 重量(kg)Weight
d L H L1 L2
Z960Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654
300 280 1067 2106 764 398 DZW350 1973
Z960Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
175 148 762 1650 554 309 DZW180 684
225 222 1041 1650 554 309 DZW180 696
Z960Y-P54100V
175 148 762 1650 554 309 DZW180 683
225 222 1041 1650 554 309 DZW180 704
250 222 1041 1795 554 309 DZW180 1214
300 294 1245 2080 554 309 DZW250 2125
Z960Y-P54170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW180 1401
300 278 1397 2265 764   DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338 1550 2536 715   DZWC-4

产品外形尺寸图

Z960Y电动焊接闸阀外形尺寸图
