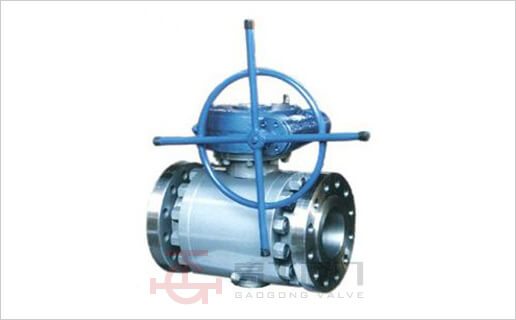

KQ41F抗硫球阀
KQ41F抗硫球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品特点

OQK抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀,抗硫化能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩经齐备,并可配多种驱动装置,是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径:DN50-400mm 2"-16"
缩径:DN50-450mm 2"-18"
公称压力:PN2.5-10.0MPa
CLASS:150-900Lb
适用温度:-196℃-300℃

主要性能及规范

公称压力
PN(MPa)
试验压力(MPa) 压力级 试验压力(MPa)
壳体 高压液密封 低压气密封 壳体 高压液密封 低压气密封
2.5 3.75 2.75 0.6 CLASS150 2.94 2.16 0.6
4.0 6.0 4.4 CLASS300 7.76 5.62
6.4 9.6 7 CLASS600 15.3 11.23
10.0 15 11 CLASS900 23 16.85

型号、零件材料及主要参数

主要型号 零件名称 材质
碳钢 低温钢 不锈钢
OQK4 1/7E
OQK34 1/7E
OQK64 1/7E
OQK94 1/7E
阀体 A105 A350LF2 A182 F316
球体 A105+镀镍 A350LF2 A182 F316
阀杆、固定轴 45/40cr+镀镍 42CrMo+镀镍 A182 F316
阀座 A105+镀镍 A350LF2+镀镍 A182 F316
密封圈 增强聚四氟乙烯 对位聚苯
O型圈 氟橡胶
垫片、填料 柔性石墨 V型聚四氟乙烯
轴套 SF自润滑轴承
螺栓 A193 B7M A193 B7M 316
螺母 A194 2HM A194 7M 316



结构长度按 GB12221-89 ANSI B16.10
法兰尺寸按 JB79-59    GB9113    HG20592-9    ANSI B16.5
焊接标准按 GB12221-89    ANSI B16.25
检验试验按 GB/T13927    JB/T9092-99    API598
防火试验按 API 607     BS6755 II

产品外形尺寸图
