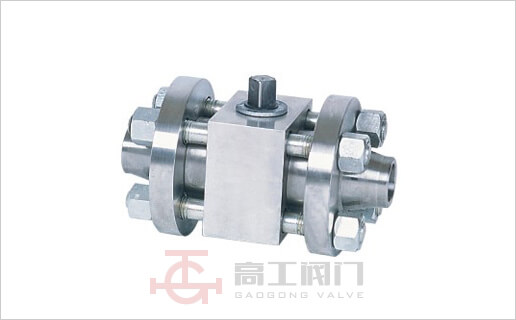

Q61F高压焊接球阀
Q61F高压焊接球阀是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q61F高压焊接球阀所有部件均为锻件,采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。

主要零件材料

零件名称 阀体 法兰 阀座阀杆、球 密封圈 双头螺栓 O形圈
材料 45 35 2Crl3 尼龙 1010 35CrMO 丁晴橡胶

主要性能规范

型号 Q41N-160 Q41N-320 Q61N-160 Q61N-320
公称压力 PN(MPa) 16.0 32.0 16.0 32.0
试验压力
(Mpa)
壳体 24.0 48.O 24.0 48.0
密封(液) 17.6 35.2 17.6 35.2
密封(气) 0.6
适用温度 -40~80
适用介质 水、油品、氦、氢、氨等

主要外形尺寸和重量

型号 公称通径 DN(mm) L L1 D D1 M D2 Z-φd b H LO 重量
(kg)
Q41N-160   210 52 95 60 M24×2 18 3-18 20 77 220 5
15 230 62 95 60 M24×2 20 3-18 20 85 220 6
20 240 73 105 68 M33×2 28 3-18 20 94 250 8
25 260 77 105 68 M33×2 28 3-18 22 100 250 10
32 300 100 115 80 M42×2 38 4-18 24 120 300 19
40 350 110 165 115 M52×2 48 6-26 30 150 400 26
50 400 130 165 115 M64×3 58 6-26 32 165 400 39
65 490 140 200 145 M80×3 74 6-29 40 180 500 53
80 580 150 225 170 M100×3 94 6-33 50 200 600 76
100 620 178 260 195 M125×4 115 6-36 60 245 800 130
Q41N-320 10 210 52 95 60 M24×2 18 3-18 20 77 220 5
150 230 62 105 68 M33×2 28 3-18 20 85 220 6.5
20 240 73 105 68 M33×2 28 3-18 20 94 250 8
25 260 77 115 80 M42×2 35 4-18 25 100 250 11
32 300 100 135 95 M48×2 41 4-22 30 120 300 21
40 350 110 165 115 M64×2 47 6-26 35 150 400 28
50 400 130 200 145 M80×3 70 6-29 40 165 450 41
65 490 140 225 170 M100×3 90 6-33 50 180 500 56
80 580 150 260 195 M125×4 112 6-36 55 200 600 79
100 620 178 300 235 M155×4 135 8-36 65 245 800 134



型号 公称通径DN(mm) 尺寸(mm) 重量 (kg)
L L1 D D1 H Lo 16.MPa 32.0MPa
Q61N-160
Q61N-320
10 150 60 90 18 58 220 4 4.5
15 170 70 100 23 62 220 4.5 5
20 190 80 110 29 7S 250 6.5 7
25 205 95 115 36 80 250 8 9
32 230 110 150 43 96 300 16 18
40 260 120 170 49 111 400 22.5 24
50 330 140 200 61 128 400 35 38
65 360 150 225 80 180 500 48 52
80 380 160 270 105 200 600 67 72
100 430 188 320 118 245 800 116 124

产品外形尺寸图
