ZZYP-16B自力式压力调节阀

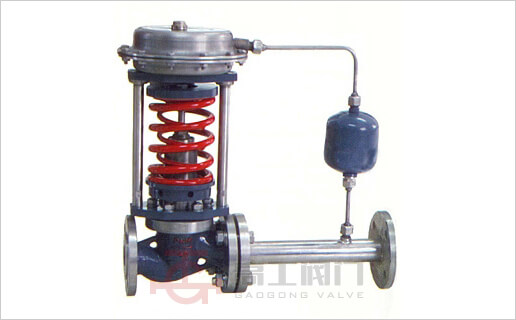

ZZYP-16B自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

ZZYP-16B自力式调节阀产品特点

  • 自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
  • 压力分段范围细且互相交叉,调节精度高。
  • 压力设定值在运行期间可连续设定。
  • 对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
  • 橡胶膜片式检测,执行机构测精度高、动作灵敏。
  • 采用压力平衡机构,使调节阀反应灵敏、控制精确。

ZZYP-16B自力式调节阀主要零件材料

  • 阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
  • 阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
  • 阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
  • 阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
  • 膜盖:A3、A3钢涂四氟乙烯 不锈钢
  • 填料:丁腈、乙炳、氟、耐油橡胶

主要技术参数和性能指标

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程(mm) 8 10 14 20 25 40 50 60 70
公称压力PN(Mpa) 1.6、4.0、6.4
压力调节范围(MPa) 15~50 40~80 60~100 80~140 120~180 160~220 200~260
240~300 280~350 330~400 380~450 430~500 480~560 540~620
600~700 680~800 780~900 880~1000 980~1500 1000~2500
流量特性(℃) 快开
调节精度(%) ±5
使用温度(℃) ≤350
允许泄漏量 硬密封(l/h) 单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)
软密封(ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
减压比 最大 10
最小 1.25

ZZYP-16B自力式调节阀尺寸重量

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200
法兰端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850






kpa
15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308 -
280-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 890 950 1000 1100 1200 -
A 85 96
重量kg 26 37 42 72 90 114 130 144 180 200 250
导压管接头螺纹 M16×1.5

ZZYP-16B自力式调节阀连接标准

  • 法兰标准:铸法法按BG9113-88、JB/79-94
  • 法兰密封面型式:PN16凸面
  • PN40、64为凹凸、阀体为凹面
  • 结构长度按BG12221-98
  • 执行机构信号接口:内螺纹M16×1.5※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如:ANSI、JIS、DIN等。

产品外形尺寸图

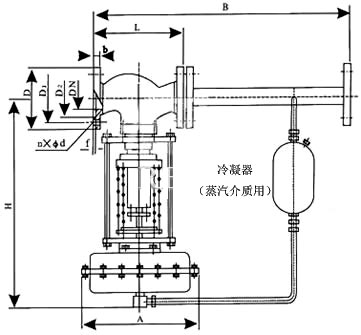

ZZYP-16B自力式压力调节阀外形尺寸图
