QFH空气过滤器
QFH空气过滤器是气动仪表的辅助装置之一。将来自空气压缩机0.3~1MPa的空气压力,经过滤净化后,可调节在0~0.16;0~0.25;0~0.4;0~0.6MPa范围内任一输出压力值,保持稳定。作为各类气动仪表和气动自动装置的气源压力提供给单元以及其他气动设备的附属装置。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

ZPB-201型气动锁止阀是气动单元组合仪表辅助单元之一。当仪表气源系统发生故障时,锁止阀能自动切断调节器与阀门的通道,使阀门保持在原来位置,以保证工艺过程的正常进行,直到气源故障消除后,恢复正常工作。因此,气动锁止阀适用于重要自动控制回路中作为安全保护装置。

工作环境条件

减压器应能在下述环境条件下正常工作;

  • 温度为-25~+55℃;
  • 相对湿度5%~95%;
  • 振动频率不大于25Hz,振幅不大于0.5mm;
  • 空气中不应含有对减压器起腐蚀使用的有害杂质。

主要技术参数及性能

  • 环境温度:-20~+60℃,相对湿度≤95%
  • 环境振动频率:≤25Hz,振幅<0.2mm
  • 给定压力调整范围:0.8-2.5kgf/cm2
  • 通道压力:0.2-2kgf/cm2
  • 灵敏度:≤0.15kgf/cm2
  • 通道流量:≥1.5m3/h

减压器的基本参数及尺寸见下表所示:

项目\型号 QFH-
111
QFH-
211
QFH-
212
QFH-
213
QFH-
221
QFH-
222
QFH-
223
QFH-
241
QFH-
243
QFH-
261
QFH-
263
气源压力
(MPa)
0.3~0.7 0.4~0.7 0.6~1.0 0.7~1.0
最大输出压力
(MPa)
0.16 0.25 0.4 0.6
最大输出流量(m3/h )
标准状态
3 12 40 3 12 40 3 40 3 40
接管内螺纹 M10×1 G1/2" G3/4" M10×1 G1/2" G1/2" M10×1 G3/4" M10×1 G3/4"

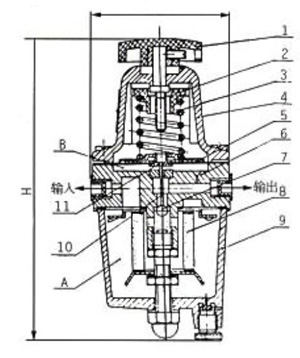

产品外形尺寸图

QFH空气过滤器外形尺寸图
