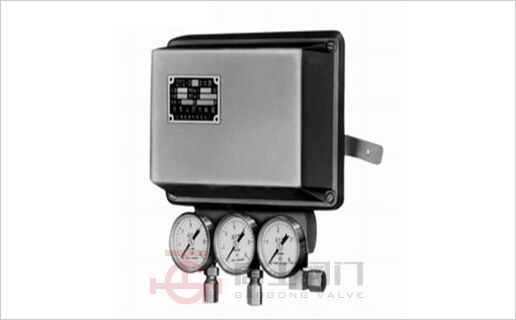

ZPQ阀门定位器
ZPQ阀门定位器调节阀配套使用把调节器输出的信号转换成驱动调节阀的气信号,克服填料函与阀杆的磨擦力,克服介质压差对调节阀阀芯不平衡力,提高阀门的动作速度,可实现分程控制(段幅信号)可改变阀的作用方式可控制非标准操作压力的各种类型气动执行机构。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

技术参数和性能

  • 基本误差:±1%(单作用)±2%(双作用)
  • 回  差:1%(单作用)2%(双作用)
  • 死  区:0.4%(单作用)0.2%(双作用)
  • 额定行程:0~(10~100)mm 0~(50°~ 90°)角行程(转角行程)
  • 气源压力:0.14~0.55Mpa
  • 输出压力:0.02~0.5Mpa
  • 耗 气 量: 单作用:450L/h 双作用:3600 L/h
  • 输入信号: 4~20mA.DC 0~10mA.DC(可分程)
  • 输出特性: 线性常规型:(等百分比非线性特殊型)
  • 环境温度: -35℃~+80℃(本质安全型为-20℃~+60℃)
  • 相对温度:5%~100%
  • 防爆型式:隔爆型、本安型、普通型
  • 输入阻抗:4~20mA.DC/300±10Ω(20℃时)、0~10mA.DC/1000±30Ω(20℃时)
  • 气源接口:M10╳1(联接铜管为Ф6)
  • 电源接口:M22╳1.5
  • 壳体材料:铝合金
  • 外型尺寸:203╳160╳105(mm)
  • 重  量:2.8kg

产品型号及规格

型号
防爆
型式
输入信号
mA .DC
气源压力
Mpa
输出压力Mpa
(标准状态)
执行机构
输出行程
和范围
耗气量
(标准状态)
ZPQ-2000
(EP2000)
2111
d
隔爆
e
增安
i
本安
4~20
0.14
0.02~0.1
气动薄膜式
(单作用)

直行程
10~100mm
角行程
0~90°等
(直连式)


450L/h


3600L/h
2112
0.25
0.04~0.2
2113
0.30 ; 0.34
0.08~0.2
2121
4~12
12~20
0.14

2122
0.25
0.04~0.2
2123
0.30 ; 0.34
0.08~0.2
2131
0~10
0.14
0.02~0.1
2141
0~5
5~10
0.25
0.04~0.2
2211
4~20
0.55
0~0.5
气动活塞式
(双作用)
2221
4~12
12~20
2231
0~10
