自力式调节阀(重油)
自力式调节阀(重油)是一种阀内取压的稳压阀,不需要任何外加能源,利用被调介质自身能量而自动调节的执行产品,它沿用自力式减压原理,采用平衡式结构。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

与传统的非平衡式结构相比,具有更高的精度(误差≤5% ),更强的抗干扰能力(阀前压力波动时,阀后压力稳定特殊性),当流量较稳定时,控制精度高达5%。阀本身采用内取压方式,无须另配取压管。该阀设定压力方便,无须停机现场手动连续可调(在一定的范围内)。 其执行机构可采用不同的结构(膜片、活塞、波纹管),可用于不同的温度和压力。

主要技术参数

公称通径mm 10 15 20 25 32 40 50 65 80 100 125 150 200 250
额定KV 1.8 4.4 7 11 20 32 48 75 120 190 300 320 1100 1750
公称压力MPa 1.6   2.5   4.0   6.4
额定行程mm 4 5 5 6 6 7 8 8 10 10 12 12 15 18
工作温度℃
执行机构型式
膜片式(-20-80)   活塞式(-30-100)   波纹管式(-250-550)
调节精度 2-3 %
泄漏量等级 V级(硬密封)    无泄漏(软密封)  (GB/T4213-92)
安装方式 法兰或螺纹

主要零件材料

零件名称 零件材料
阀体 ZG230-450   ZG1Cr18Ni9Ti
阀座 1Cr18Ni9Ti
膜片 丁腈橡胶夹增强涤纶织物、金属膜片
膜盖 Q235    0Cr18Ni9

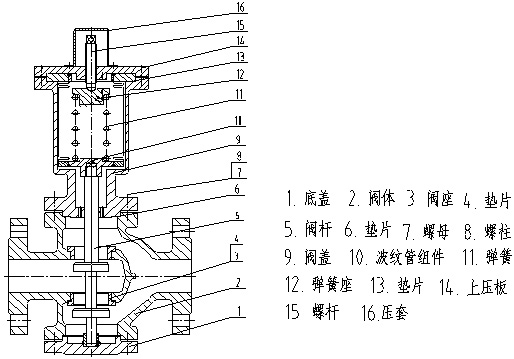

产品外形尺寸图

自力式调节阀(重油)外形尺寸图
