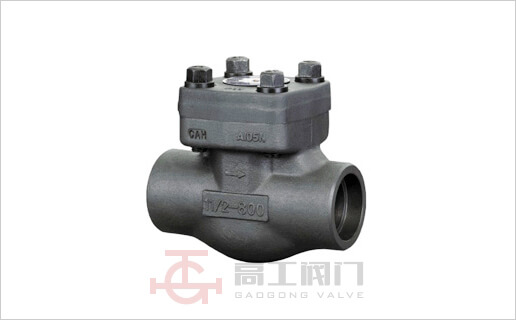

H61Y锻钢止回阀
H61Y锻钢止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598,标记按MSS-SP-25。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品参数

  • 制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
  • 阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
  • 工作压力:1.0Mpa-50.0Mpa。
  • 工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。

标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276410 A276304 A276F304(L) A276F316(L)
3 阀瓣 A276420 A276304 A276F304(L) A27F316(L)
4 螺母 A1942H A1944 A1948 A1948M
5 摇杆 A105 A182F22 A182F304(L) A182F316(L)
6 垫片 316夹柔性石墨 316夹PTFE
7 阀盖 A105 A182F22 A182F304(L) A182 F316(L)
8 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
9 销钉 a276420 A182F304 A182F316
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 3/8” 1/2” 3/4” 1” 11/4" 11/2" 2"
L 800LB 79 79 92 111 120 120 140
900LB~1500LB 92 111 111 120 120 140 178
W 800LB 61 61 78 84 101 120 133
900LB~1500LB 79 79 79 97 105 120 140
重量 800LB 1.1 1.0 1.9 3.9 4.5 7.3 10.0
900LB~1500LB 3.1 3.0 3.6 4.3 6.1 8.8 12.6

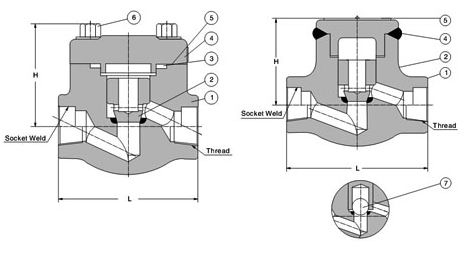

产品外形尺寸图

H61Y锻钢止回阀外形尺寸图
