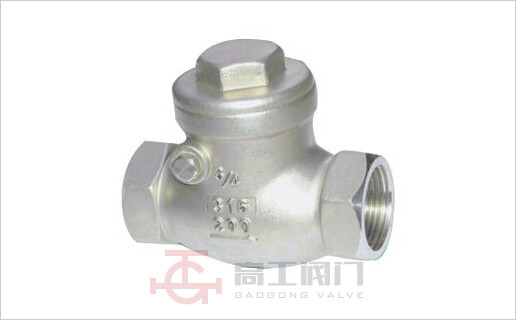

H14W螺纹止回阀
H14W螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品特点

适用介质为:水、油品、蒸汽、酸性介质等。

性能规范

公称压力 PN 1.6, 2.5, 4.0, 6.4 MPa
强度试验压力 PT 2.4, 3.8, 6.0, 7.6
低压气密封试验压力   0.6
高压气密封试验压力 2.0, 3.0, 4.8, 7.6
适用介质 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸类 醋酸类
适用温度 -40~180

主要零件材料

序号NO. 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 摇杆插销 不锈钢316/304
4 阀瓣 不锈钢CF8M/CF8
5 螺塞 不锈钢316/304
6 螺塞垫片 聚四氟乙烯PTFE

主要连接尺寸及重量 单位:mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
A 15 20 25 32 40 50 65 80
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
重量WT(kg) 310 445 680 1040 1490 2020

产品外形尺寸图

H14W螺纹止回阀外形尺寸图
