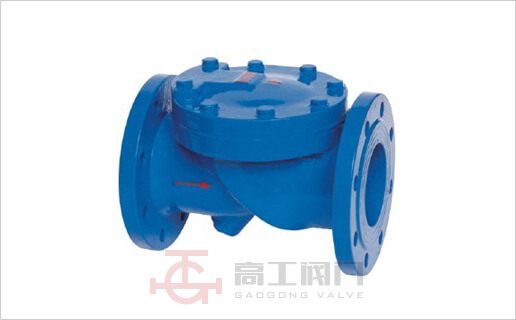

HC44X橡胶瓣止回阀
HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要技术参数

公称压力 1.0 1.6 2.5
壳体试验压力 1.5 2.4 3.75
密封试验压力 1.1 1.76 2.75
介质温度 ≤80℃
适用介质 清水、油品

主要零件材料

阀体、阀盖 铸铁、铸钢
阀瓣 橡胶组合件
弹簧 不锈钢

主要外形尺寸

公称通径 L H
40 165 165
50 203 165
65 216 185
80 241 200
100 292 220
125 330 280
150 356 285
200 495 340
250 622 395
300 698 445
350 787 505
400 914 565
450 978 615
500 978 670
600 1295 780

产品外形尺寸图

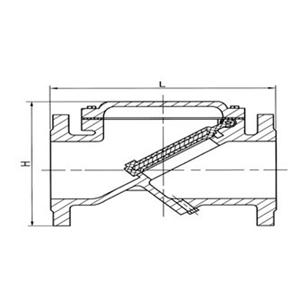

HC44X橡胶瓣止回阀外形尺寸图
