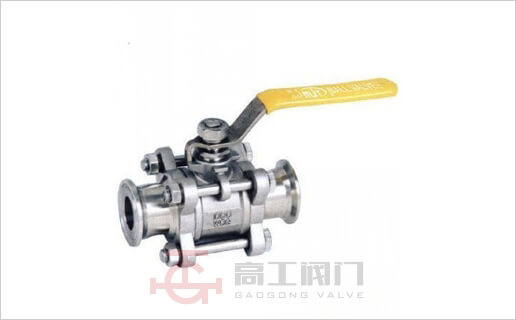

Q81F三片式卡箍球阀
Q81F三片式卡箍球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q81F三片式卡箍球阀因结构紧凑,操作简单,使用寿命长,安全可靠等特点已经被各行各业所应用了。

产品特征

公称压力:1.6-6.4MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)

主要连接尺寸及重量 单位:mm

SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
PORT 9.6 15.9 22.2 28.5 34.9 47.5 60.2 72.9 97.4
L 75 90 100 110 125 150 190 220 270
D 25.0 25.0 50.4 50.4 50.4 63.9 77.4 90.0 118.9
S 2.024 2.24 43.60 43.60 43.60 56.30 70.60 83.30 110.30
H 64 67 83 89 100 108 150 161 180
T1 - - 2.85 2.85 2.85 2.85 2.85 2.85 2.85
T2 3.63 3.63 4.75 - - - - - -
E 125 125 140 140 200 200 250 250 290

主要零件材料

零件名称 材质
阀体 不锈钢CF8M
密封圈 聚四氟乙烯PTFE
阀盖 不锈钢CF8M
球体 不锈钢SS316
阀杆 不锈钢SS316
螺母 不锈钢SS304
垫圈 不锈钢SS304
手柄套 塑料
手柄 不锈钢SS304
阀杆螺母 不锈钢SS304
填料压盖螺母 不锈钢SS304
挂锁装置 不锈钢SS304(OQTION)
止推垫圈 聚四氟乙烯PTFE
螺栓 不锈钢SS304

产品外形尺寸图

Q81F三片式卡箍球阀外形尺寸图
