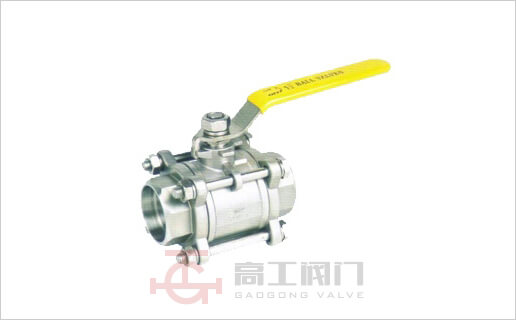

Q61F承插焊球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。
公称压力:1.6-6.4MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
承插焊标准SW:GB12224.ANSIB16.25
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
零件名称 | 材质 | |
阀体 | 不锈钢CF8M | 碳钢WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M | 碳钢WCB |
球体 | 不锈钢SS316 | 不锈钢SS304 |
阀杆 | 不锈钢SS316 | 不锈钢SS316 |
螺母 | 不锈钢SS304 | FCD45 |
垫圈 | 不锈钢SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 | B7 |
填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 | B8 |
