GSP型带放水管排污孔
GSP型带放水管排污孔装于轻质油罐,清扫罐时从此孔排出污泥,平时可以从此放水管排出罐内的污水。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要外形与法兰连接尺寸

规格
图号
重量
(Kg/台)

安装尺寸(毫米)

d
L
G(法兰PN16)
DN50-A
GSP-50
228
?53
75
JB81-59
DN80-B
GSP-80B
230
?81
75
JB81-59
DN100-C
GSP-100C
231
?106
80
JB81-59
DN150-D
GSP-150D
235
?149
100
JB81-59

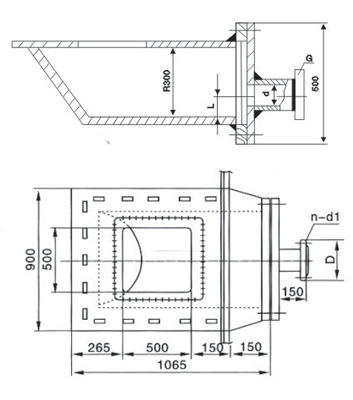

产品外形尺寸图

GSP型带放水管排污孔外形尺寸图
