阀门分类

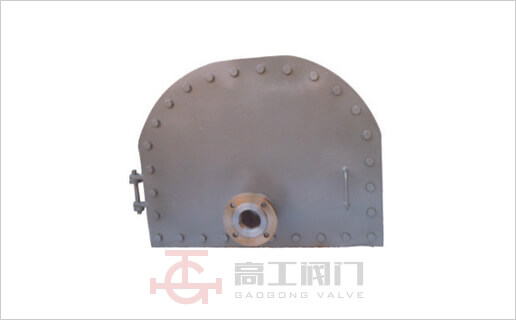

GSQ型清扫孔
GSQ型清扫孔装于重质油罐底部,清扫油罐时可放出污水及扫除罐内污泥,其中GSQ-50A,GSQ-80B,GSQ-100C,带有放水管,出厂时不供 应孔颈及加强板。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

主要外形与法兰连接尺寸

规格
图号
重量
(Kg/台)
安装尺寸(毫米)
d
D
D
L
n
DN50A带放水管清扫孔
GSQ-50A
182
51
125
160
135
4
DN80B带放水管清扫孔
GSQ-80B
184
81
160
195
150
8
DN100C带放水管清扫孔
GSQ-100C
185
100
180
215
160
8
H500×700清扫孔
GSQ-00
135
不带放水管,其它尺寸见图

产品外形尺寸图

GSQ型清扫孔外形尺寸图
