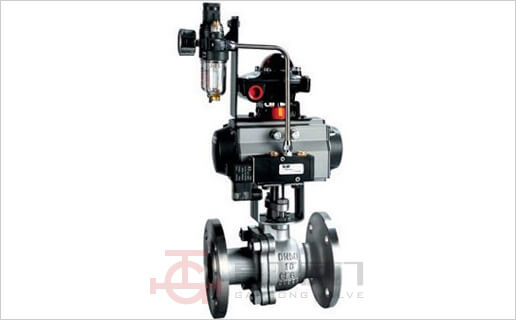

ZSHO型气动O型切断球阀
ZSHO型气动O型切断球阀与电磁换向阀等气动元件配合,可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

它具有如下特点:

  • 流通能力大、且介质流向不受限制。
  • 密封阀座采用聚四氟乙烯制造,具有可靠的密封性。
  • 除适用于一般的气、液体外,更适用于高粘度,以及带有纤维状和悬浮颗粒的介质。
  • 结构简单、维修方便。

基本结构

气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及控制附件组成,如图一所示,气缸式执行机构是O型球阀的驱动装置,当压缩气体通过电磁阀或其他控制器进入气缸一端,推动活塞移动,通过活塞杆、曲柄、立轴等传动机构,使球芯以立轴为中心旋转90°,使球阀由开(或关)的状态变为关(或开)的状态。达到对管道内介质的自动控制。
在气缸式执行机构侧面有二个M10×1(或G1/4″)的螺孔,可以通过连接板安装电磁换向阀,顶部也有二个M10×1的螺孔,可以通过支承件安装二个行程开关。中心旋转顶端可用扳手进行手动操作。

主要技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 19 38 72 110 170 270 450 510 940 1400 2200 3500
公称压力PN 1.6/4.0/6.4/10.0MPa
球芯转角 90°
流量特性 快开
阀体材质 铸钢(WCB) 或铸不锈钢(CF8)
内件材质 球芯:1Cr18Ni9;  阀座:聚四氟乙烯;  轴:3Cr13
适用温度 普通型 40~180℃(软密封)     硬密封:-60~450℃
信号接管螺纹 M10×1
操作压力 400~800KPa

外形尺寸

代号
通径
L A H H1
PN16、25、40 PN64
15 130 165 267 160 75
20 140 190 267 170 75
25 140 216 267 175 75
32 165 229 267 192 75
40 165 241 328 200 90
50 203 292 328 235 90
65 222 330 328 248 90
80 241 356 328 248 90
100 305 432 425 282 100
125 356 508 425 297 100
150 394 559 636 425 140
200 457 660 636 442 140
250 533 787 696 486 165

注:
① 上述结构长度L以GB12221为例,也可以按用户指定其他标准(包括国标标准)或其它非系列。
② 用户不指定时,阀门法兰我公司按GB9113-2000,也可以按用户指定其它标准(包括国际标准,如ANSI、JIS、API等)。
③ 所配执行机构以国产DA和ZSH型双作用为基本配制,配弹簧复位 (单作用执行机构)或进口执行机构时须特别指明。

执行机构组配关系

公称通径 15 20 25 32 40  50 65  80 100 125 150  200
执行机构型号 ZSH-1 ZSH-2 ZSH-3 ZSH-4 ZSH-5 ZSH-6

附件

1、二位五通电磁换向阀(普通型或防爆型)。单作用气缸配二位三通电磁换向阀
2、行程开关(普通型或防爆型)

型号编制说明ZSHO-16

  • Z:执行器大类
  • S:活塞式
  • H:执行机构横置(横缸式)
  • O:O型球阀
  • 16:公称压力  16,40,64,100之类

产品外形尺寸图

ZSHO型气动O型切断球阀外形尺寸图
