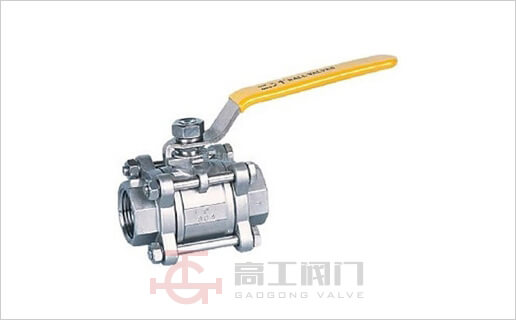

Q11F三片式球阀
Q11F三片式球阀,是由上海高工阀门股份有限公司生产制造,我公司具有多年生产球阀专业经验,所有产品严格执行国家GB标准及美国API、日本JIS标准,并可根据用户的要求设计制造,欢迎新老客户来电、来函,我们将竭诚为您提供满意的服务!
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售:021-6364 2222    6307 2626
  • 传真:021-6364 9384
  • 厂址:上海市奉贤区金汇工业园
  • 网址:www.gaogvl.com

详细介绍

产品概述

Q11F三片式球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动

主要连接尺寸及重量

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280

主要零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6 螺母 不锈钢SS304 FCD45
7 垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢SS304 B8

产品外形尺寸图

Q11F三片式球阀外形尺寸图
